Halogeny LED

Wszystko co może świecić, dzwonić, błyskać, wyświetlać itp..
Wszystko przez co przepływa prąd.
Awatar użytkownika
gorghu
A+B
Posty: 729
Rejestracja: 04 paź 2016, 18:10
Lokalizacja: Rzeszów
Otrzymał podziękowań: 13 razy
Kontakt:

Re: Halogeny LED

Postautor: gorghu » 04 kwie 2019, 17:00

W pierwszym przypadku tak jak odczytać dokładnie ten schemat to możesz sobie zapalać/gasić lampy niezależnie od tego czy moto jest odaplone czy nie, czy jest kluczyk czy nie. Nie bardzo rozumiem jak masz zabezpieczoną linię po tym kluczyku.

W drugim przypadku - Diodę miałem podpiętą tylko na kablu do drogowych. Chodzi o to żeby "blokowała" prąd do długich w momencie kiedy włącza się halogeny na światłach mijania. A światła postojowe zawsze ci świecą jak tylko przekręcasz kluczyk (no chyba że w nowych nie) więc nie ma potrzeby.

Tags:

Awatar użytkownika
Hawk1985
A2
Posty: 221
Rejestracja: 11 mar 2017, 12:56
Otrzymał podziękowań: 4 razy

Re: Halogeny LED

Postautor: Hawk1985 » 04 kwie 2019, 17:14

Obrazek
Obrazek
Takie ustrojstwo, + i - do aku żółty do czegoś co jest po kluczyku
Obok kostka daję możliwość podłączenia 4 urządzeń po zapłonie (daję grzanetki, halogeny i gniazdo USB z voltomierzem)
Jak widzisz w tym przypadku nie ma opcji żeby mi działało cały czas.

Wytapatalkowano
Jawa 50 -> ... -> KSL 125 -> Honda XL650V -> Suzuki DL650 -> Suzuki XF650 -> Suzuki DL650 -> Gilera Fuoco 500

Awatar użytkownika
Struna
A+B+C
Posty: 1282
Rejestracja: 08 sie 2017, 15:26
Lokalizacja: Skawina/Kraków
Otrzymał podziękowań: 26 razy
Kontakt:

Re: Halogeny LED

Postautor: Struna » 04 kwie 2019, 17:17

Ty już nie musisz mieć od postojowych, bo masz po stacyjce sygnał z rozdzielacza, czyli możesz od razu z rozdzielacza przez przełącznik na 86 przekaźnika i jednocześnie w to samo miejsce diodę od długich.
DL 650 AK7, VTR 1000F - http://www.gcstuning.pl

Awatar użytkownika
gorghu
A+B
Posty: 729
Rejestracja: 04 paź 2016, 18:10
Lokalizacja: Rzeszów
Otrzymał podziękowań: 13 razy
Kontakt:

Re: Halogeny LED

Postautor: gorghu » 04 kwie 2019, 17:56

Kombinowałbym z tym podłączeniem podobnie tak jak Struna pisze.

Awatar użytkownika
Hawk1985
A2
Posty: 221
Rejestracja: 11 mar 2017, 12:56
Otrzymał podziękowań: 4 razy

Re: Halogeny LED

Postautor: Hawk1985 » 04 kwie 2019, 20:11

Sprawdźcie proszę czy dobrze Was zrozumiałem
Jawa 50 -> ... -> KSL 125 -> Honda XL650V -> Suzuki DL650 -> Suzuki XF650 -> Suzuki DL650 -> Gilera Fuoco 500

Awatar użytkownika
Struna
A+B+C
Posty: 1282
Rejestracja: 08 sie 2017, 15:26
Lokalizacja: Skawina/Kraków
Otrzymał podziękowań: 26 razy
Kontakt:

Re: Halogeny LED

Postautor: Struna » 05 kwie 2019, 00:25

No nie - tak jak teraz to Ci nie zaświeci wcale, bo nie masz nic na zacisku 30.
Na 30 dajesz albo plus z AKU, albo z tego rozdzielacza ( jeśli z niego chcesz skorzystać również jako zasilanie tych lampionów )
A że dodatkowo jest on wyzwalany ( ten rozdzielacz ) po zapłonie, to tak na prawdę dajesz z niego zasilanie na zacisk 30 oraz na jeden styk włącznika.
A reszta już tak jak sobie narysowałeś.

Efekt będzie jakby podwójnie "strzeżony" bo po pierwsze prąd nie zostanie podany na przekaźnik bez zapłonu ( o to dba ten rozdzielacz ) a dodatkowo, nawet jakby jakimś cudem ( np usterka przekaźnika ) się pojawił tam plus na stałe, to i tak nie zaświecą lampy, bo przełącznik nie poda zasilania na cewke przekaźnika lampionów.

BTW - za ten rozdzielacz to wiela cebulionów trzeba wyłuskać ?
DL 650 AK7, VTR 1000F - http://www.gcstuning.pl

Awatar użytkownika
Hawk1985
A2
Posty: 221
Rejestracja: 11 mar 2017, 12:56
Otrzymał podziękowań: 4 razy

Re: Halogeny LED

Postautor: Hawk1985 » 05 kwie 2019, 08:45

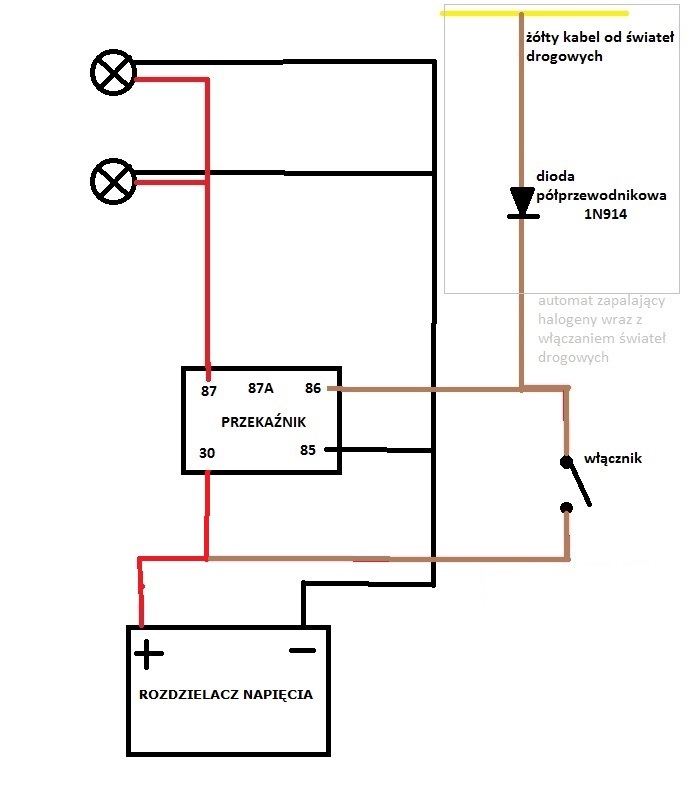

Sprawdź proszę czy teraz już dobrze Cie zrozumiałem


Co do rozdzielacza to zależy co chcesz 85-110 zł, tutaj temat producenta na FAT
Obrazek
Sam myślałem żeby sobie taki zmajstrować ale dostępne u chinoli i na allegro stojaki na 4 bezbieczniki są dużo większe
https://allegro.pl/oferta/gniazdo-skrzy ... 7347917885
Tu plusem jest niewielki rozmiar no i jeśli zdecydujesz się na wersję "hard" wodoszczelność.
Jawa 50 -> ... -> KSL 125 -> Honda XL650V -> Suzuki DL650 -> Suzuki XF650 -> Suzuki DL650 -> Gilera Fuoco 500

Awatar użytkownika
DINO
A+B
Posty: 507
Rejestracja: 12 lis 2016, 07:19
Lokalizacja: ZK
Otrzymał podziękowań: 4 razy
Kontakt:

Re: Halogeny LED

Postautor: DINO » 05 kwie 2019, 08:57

qurcze, 100 za 4 bezpieczniki przekaźnik, kawałek kabla i obudowę? ludzie maja fantazję :D
DL 650 AK7 moja Piękna Suzi :D
pomoc w okolicach 75-506 (Koszalin)

Awatar użytkownika
Struna
A+B+C
Posty: 1282
Rejestracja: 08 sie 2017, 15:26
Lokalizacja: Skawina/Kraków
Otrzymał podziękowań: 26 razy
Kontakt:

Re: Halogeny LED

Postautor: Struna » 05 kwie 2019, 10:14

To i tak 100 PLN a nie 40 eurasów
DL 650 AK7, VTR 1000F - http://www.gcstuning.pl

Awatar użytkownika
Hawk1985
A2
Posty: 221
Rejestracja: 11 mar 2017, 12:56
Otrzymał podziękowań: 4 razy

Re: Halogeny LED

Postautor: Hawk1985 » 05 kwie 2019, 10:24

DINO pisze:qurcze, 100 za 4 bezpieczniki przekaźnik, kawałek kabla i obudowę? ludzie maja fantazję :D

Szczerze to wkurza mnie takie pie*dolenie.

Jakbyś kupił przykładowo przęsło ogrodzeniowe to też powiesz "qurcze x złotych za 4 profile 10 balasek i kawałek drutu spawalniczego"
Jakby ktoś Ci wymurował dom też powiesz "qrcze tyle złotych zacegły i trochę betonu"

W zasadzie do wszystkiego to można przypisać, z reguły płacisz za "usługę poskladania czegoś do kupy" czy to u elektronika, spawacza, murarza, piekarza, ...
Jawa 50 -> ... -> KSL 125 -> Honda XL650V -> Suzuki DL650 -> Suzuki XF650 -> Suzuki DL650 -> Gilera Fuoco 500

Awatar użytkownika
Struna
A+B+C
Posty: 1282
Rejestracja: 08 sie 2017, 15:26
Lokalizacja: Skawina/Kraków
Otrzymał podziękowań: 26 razy
Kontakt:

Re: Halogeny LED

Postautor: Struna » 05 kwie 2019, 10:35

Co do schematu - jest ok.
Oczywiście ten plus na 30 i z 87 na ledy oraz masa do nich to powinny być w miarę grube, bo to coś tam prądu siorbnie.
Odczepy do cewki przekaźnika oraz sygnał z długich to już może być cienkie, tam drobne obciążenie będzie.

Dzięki za info o rozdzielaczu.

Takie prawie gotowe coś znalazłem przypadkiem
https://allegro.pl/oferta/skrzynka-bezp ... 6985414022
DL 650 AK7, VTR 1000F - http://www.gcstuning.pl

Awatar użytkownika
Hawk1985
A2
Posty: 221
Rejestracja: 11 mar 2017, 12:56
Otrzymał podziękowań: 4 razy

Re: Halogeny LED

Postautor: Hawk1985 » 05 kwie 2019, 10:48

Co do przewodów prądowych to 1.0 myślę że spokojnie wystarczy bo zestaw 20W pobiera (10W halogen o ile majfrend pisze prawdę), a te do sterowanie to 0,5 dam

Dziękuję Wam dobrzy ludzie za pomoc

A co do samych halogenów to takie typu spot https://pl.aliexpress.com/item/2pcs-10W ... 69909.html mają służyć do poprawy mojej widoczności
A jak ktoś chce dużo światła to te były polecane (nawet chyba tutaj) https://pl.aliexpress.com/item/2X-Car-M ... 72052.html ale jako dzienne mogą się okazać zbyt mocne
Jawa 50 -> ... -> KSL 125 -> Honda XL650V -> Suzuki DL650 -> Suzuki XF650 -> Suzuki DL650 -> Gilera Fuoco 500

Awatar użytkownika
Struna
A+B+C
Posty: 1282
Rejestracja: 08 sie 2017, 15:26
Lokalizacja: Skawina/Kraków
Otrzymał podziękowań: 26 razy
Kontakt:

Re: Halogeny LED

Postautor: Struna » 05 kwie 2019, 10:53

Griba takowe poleca ( już w polszy i nawet taniej wychodzi niż te mocniejsze z ali )
https://allegro.pl/oferta/lampy-halogen ... 7473032740
a świeci mu to tak

Obrazek
Obrazek
DL 650 AK7, VTR 1000F - http://www.gcstuning.pl

Awatar użytkownika
DINO
A+B
Posty: 507
Rejestracja: 12 lis 2016, 07:19
Lokalizacja: ZK
Otrzymał podziękowań: 4 razy
Kontakt:

Re: Halogeny LED

Postautor: DINO » 05 kwie 2019, 11:01

Hawk1985 pisze:
DINO pisze:qurcze, 100 za 4 bezpieczniki przekaźnik, kawałek kabla i obudowę? ludzie maja fantazję :D

Szczerze to wkurza mnie takie pie*dolenie.

Jakbyś kupił przykładowo przęsło ogrodzeniowe to też powiesz "qurcze x złotych za 4 profile 10 balasek i kawałek drutu spawalniczego"
Jakby ktoś Ci wymurował dom też powiesz "qrcze tyle złotych zacegły i trochę betonu"

W zasadzie do wszystkiego to można przypisać, z reguły płacisz za "usługę poskladania czegoś do kupy" czy to u elektronika, spawacza, murarza, piekarza, ...


nie przyrównuj spawania, gdzie trzeba mieć sprzęt, do połączenia przewodów, które i tak sam robisz aby cokolwiek podłączyć w moto a bezpiecznik i przekaźnik jak sie zepsuje to też będziesz wołał fachowca?? koszt tych elementów to jakieś 20-30zł, podobna sytuacja jest z wyświetlaczem biegów, który jest tu na forum, koszt elementów to jakieś 20-30zł jak się nie zmieniło a gość zakrzyczał za to 300zł uważasz, ze to jest OK?? jak by to kosztowało 50 to słowa człowiek nie powie bo może ktoś faktycznie ma problem z podłączeniem przewodu do przekaźnika i musi za to zapłacić
PS, przęsła tez będę sam spawał :D
DL 650 AK7 moja Piękna Suzi :D
pomoc w okolicach 75-506 (Koszalin)

Awatar użytkownika
Struna
A+B+C
Posty: 1282
Rejestracja: 08 sie 2017, 15:26
Lokalizacja: Skawina/Kraków
Otrzymał podziękowań: 26 razy
Kontakt:

Re: Halogeny LED

Postautor: Struna » 05 kwie 2019, 11:17

Dino - przeczytaj opis, to fajnie całkiem jest zrobione.
Przekaźnik wymieniasz bez lutowania, więc coś tam jednak jest pomyślane.
Nie każdy na tyle ogarnia żeby sobie zrobić płytkę i polutować ( a to jest na płytce zrobione )
DL 650 AK7, VTR 1000F - http://www.gcstuning.pl

Awatar użytkownika
Hawk1985
A2
Posty: 221
Rejestracja: 11 mar 2017, 12:56
Otrzymał podziękowań: 4 razy

Re: Halogeny LED

Postautor: Hawk1985 » 05 kwie 2019, 11:25

Nikt Ci magiem za 5k nie każe spawać, możesz spawać elektrodą i spawarka za 500 zł są radę ;) co innego jakość i wygląd.

Za taki wyświetlacz może wołać sobie nawet 1000 zł, ktoś kto produkuje bądź handluje jakimś towarem ma prawo decydować o jego cenie.

Może się okazać że dla kogoś to drogo i wtedy kombinuje jak coś zmajstrować samemu - przykład moich halogenów pytam bo chcę podłączyć sam, ale nie narzekam że elektryk przykładowo wola sobie za takie podłączenie 200 zł.
Chcę podłączyć to samemu bo to dla mnie satysfakcja, ale rozumiem jak ktoś chce to zlecić elektrykowi.

Wkurza mnie na forach jak ktoś się bawi w mędrca, że ten samochód/motocykl to za drogo, że ten towar/produkt to za drogo.
Sprzedający decyduje o cenie i wuj komukolwiek do tego, rynek zweryfikuje czy to drogo.

Nie musisz korzystać z fachowca bo zrobisz coś sam, brawa dla Ciebie, ale nie krytykuj że ktoś ceni swoją pracę.
W końcu mamy wolny rynek.

Wytapatalkowano
Jawa 50 -> ... -> KSL 125 -> Honda XL650V -> Suzuki DL650 -> Suzuki XF650 -> Suzuki DL650 -> Gilera Fuoco 500

Awatar użytkownika
DINO
A+B
Posty: 507
Rejestracja: 12 lis 2016, 07:19
Lokalizacja: ZK
Otrzymał podziękowań: 4 razy
Kontakt:

Re: Halogeny LED

Postautor: DINO » 05 kwie 2019, 11:55

Struna pisze:Dino - przeczytaj opis, to fajnie całkiem jest zrobione.
Przekaźnik wymieniasz bez lutowania, więc coś tam jednak jest pomyślane.
Nie każdy na tyle ogarnia żeby sobie zrobić płytkę i polutować ( a to jest na płytce zrobione )

@Struna, zazwyczaj takie coś montuje się gdzieś gdzie nie przeszkadza co nei jest równoznaczne z wygodą wymiany, o ile przekaźnik trudno popsuć, to o tyle bezpieczniki potrafią wywalić w najmniej odpowiednim momencie i aby je tu wymienić trzeba dostać się w miejsce gdzie schowaliśmy to coś, i trzeba odkręcić pokrywkę, dla mnie i może tylko dla mnie to bez sensu, zazwyczaj bezpieczniki montuje się w miejscu łatwo dostępnym do szybkiego sprawdzenia i ewentualnej wymiany.

Hawk1985 pisze:Nikt Ci magiem za 5k nie każe spawać, możesz spawać elektrodą i spawarka za 500 zł są radę ;) co innego jakość i wygląd.



nei lubię spawać elektrodą :D

Hawk1985 pisze:
Za taki wyświetlacz może wołać sobie nawet 1000 zł, ktoś kto produkuje bądź handluje jakimś towarem ma prawo decydować o jego cenie.



masz rację wyraziłem swoje zdanie,

Hawk1985 pisze:
Może się okazać że dla kogoś to drogo i wtedy kombinuje jak coś zmajstrować samemu - przykład moich halogenów pytam bo chcę podłączyć sam, ale nie narzekam że elektryk przykładowo wola sobie za takie podłączenie 200 zł.
Chcę podłączyć to samemu bo to dla mnie satysfakcja, ale rozumiem jak ktoś chce to zlecić elektrykowi.



no i do tego się nie odniosłem, tylko do ceny, chwała Ci też zawsze staram się sam ogarniać wszelkie tematy a wiem, ze to nie jest łatwe bo mam budowę :D

Hawk1985 pisze:
Wkurza mnie na forach jak ktoś się bawi w mędrca, że ten samochód/motocykl to za drogo, że ten towar/produkt to za drogo.
Sprzedający decyduje o cenie i wuj komukolwiek do tego, rynek zweryfikuje czy to drogo.


a mnie wkurza jak ktoś naciąga kogoś tylko dlatego, że ta druga osoba ma blade pojęcie i nie za bardzo ma się kogo podpytać
DL 650 AK7 moja Piękna Suzi :D
pomoc w okolicach 75-506 (Koszalin)

Awatar użytkownika
DINO
A+B
Posty: 507
Rejestracja: 12 lis 2016, 07:19
Lokalizacja: ZK
Otrzymał podziękowań: 4 razy
Kontakt:

Re: Halogeny LED

Postautor: DINO » 05 kwie 2019, 11:57

@Hawk1985 a powiedz mi czy patrzyłeś na schemat na przekaźniku?? tam jest rozrysowane co i gdzie podłączyć
DL 650 AK7 moja Piękna Suzi :D
pomoc w okolicach 75-506 (Koszalin)

Awatar użytkownika
Hawk1985
A2
Posty: 221
Rejestracja: 11 mar 2017, 12:56
Otrzymał podziękowań: 4 razy

Re: Halogeny LED

Postautor: Hawk1985 » 05 kwie 2019, 12:50

Wiem że jest schemat na przekazniku, jednak nadal nie do końca rozumiem jego działanie, zwłaszcza że przekaźnik można wykorzystać na kilka sposobów.

Ostatnio montowałem tacie dzienne w samochodzie to musiałem się posiłkować instrukcją.
Obrazek

Bede musiał kiedyś usiąść na spokojnie nad tematem przekaźników i poczytać.

Dla kogoś kto zajmuje się elektroniką na co dzień, czy to zawodowo czy też hobbystycznie, jest to proste.
Ja lutownicy używam kilka razy do roku i muszę się zastanowić 3 razy, a czasem zapytać.
Np o wlutowaniu diody za sygnałem z drogowych bym nie wiedział, być może miałem to w technikum lata temu.

edit:

DINO pisze:
Struna pisze:Dino - przeczytaj opis, to fajnie całkiem jest zrobione.
Przekaźnik wymieniasz bez lutowania, więc coś tam jednak jest pomyślane.
Nie każdy na tyle ogarnia żeby sobie zrobić płytkę i polutować ( a to jest na płytce zrobione )

@Struna, zazwyczaj takie coś montuje się gdzieś gdzie nie przeszkadza co nei jest równoznaczne z wygodą wymiany, o ile przekaźnik trudno popsuć, to o tyle bezpieczniki potrafią wywalić w najmniej odpowiednim momencie i aby je tu wymienić trzeba dostać się w miejsce gdzie schowaliśmy to coś, i trzeba odkręcić pokrywkę, dla mnie i może tylko dla mnie to bez sensu, zazwyczaj bezpieczniki montuje się w miejscu łatwo dostępnym do szybkiego sprawdzenia i ewentualnej wymiany.

To jest produkt z forum AfricaTwin, i docelowego do AT.
Masz kostkę bajpas żeby mieć sygnał z fabrycznej wiązki bez lutowania i masz dwie opcje.
1. Montujesz pod kanapą, możesz jeździć bez górnej pokrywki.
2. Bierzesz wersję wodoodporną i dajesz jaaa obok zegarów, jest łatwo dostępna w razie wymiany. W starych AT licznik nie jest tak odbudowany jak w DLach, tam na forum są fotki z montażu przy zegarach, i jest to łatwo dostępne i sensowne rozwiązanie.

Z tym że też zależy co oczekujesz od motocykla, bo jeden będzie podróżować "cywilnie" więc wodoodporność nie jest mu potrzebna.
Drugi motocykl będzie topić, jeździć po błocie, śniegu, wodzie ;) w ekstremalnych warunkach, jemu wodoodporność się przyda.

Wytapatalkowano
Ostatnio zmieniony 05 kwie 2019, 12:50 przez Hawk1985, łącznie zmieniany 1 raz.
Jawa 50 -> ... -> KSL 125 -> Honda XL650V -> Suzuki DL650 -> Suzuki XF650 -> Suzuki DL650 -> Gilera Fuoco 500

Awatar użytkownika
DINO
A+B
Posty: 507
Rejestracja: 12 lis 2016, 07:19
Lokalizacja: ZK
Otrzymał podziękowań: 4 razy
Kontakt:

Re: Halogeny LED

Postautor: DINO » 05 kwie 2019, 12:55

widzisz, masz przekaźnik ze schematem opisy wyjść mają swoje odzwierciedlenie przy nóżkach,
85-86 steruje przekaźnikiem a pod 30-87-87a podłączasz to co chcesz zasilić, zazwyczaj +, ze schematu wynika, że bez zasilania masz zwarte 30-87a po podaniu zasilania na 85-86 przekaźnik przełącza na 30-87, przekaźnik stosuje się zazwyczaj aby ochronić styki przełączników lub podać zasilanie np. po stacyjce aby coś nie było zasilone cały czas.
DL 650 AK7 moja Piękna Suzi :D
pomoc w okolicach 75-506 (Koszalin)


Wróć do „Akcesoria elektryczne i elektroniczne”

Kto jest online

Użytkownicy przeglądający to forum: Obecnie na forum nie ma żadnego zarejestrowanego użytkownika i 0 gości
