Brak przednich świateł - Naprawa / konserwacja przycisku rozrusznika.

[Hawk1985]

Zabrałem się za rozebranie przycisku, mówię sobie mam tutorial to nie będę musiał robić zdjęć z poszczególnych etapów demontażu, a tu się okazuje że w 650 k5 przycisk w środku wygląda inaczej


Teraz muszę szukać w internetach jak to poskładać.

Wytapatalkowano

[Hawk1985]

No i na szczęście znalazłem kilka obrazków które pomogło złożyć to do kupy https://www.stromtrooper.com/v-strom-se ... dl650.html , zrobiłem fotki od całkowicie rozebranego przycisku do złożonego
Reszta procedury jak u Simona

Aha z tego co się orientuje takie rozruszniki miały modele k4 i k5 (z przyciskami kwadratowymi), w późniejszych przycisk jest inny i budowa też

---

[Barnaba]

Mam dokładnie taką samą budowę przełącznika rozrusznika - rozebrałem, wyczyściłem poskładałem - dodatkowo sprawdziłem, że działa na kostce poniżej. Dodatkowo sprawdziłem kostkę z innego postu (żółtą) i też nie ma oznak zużycia.

Czy jest coś jeszcze co może powodować brak świateł?? Co do tej pory ustaliłem, gdy światła nie świecą:
- przełącznik rozrusznika jest ok - prąd jest na następnej kostce poniżej - to jest czarna na tym panelu za airboxem
- nie ma prądu na bezpieczniku
- nie ma prądu na białym przewodzie w dużej kostce przy kierownicy

Co jeszcze sprawdzić ? Jeżeli prąd jest po przełączniku rozrusznika, a następnie nie ma przy bezpieczniku - to gdzie jeszcze oprócz żółtej złączki sprawdzić?

Jest mała szansa, że pomimo, że styki w żółtej kostce wyglądają dobrze coś tam nie styka i trzeba by jeszcze raz się tam dostać - jak wtedy upewnić się na 100% że kostka jest ok - zmierzyć przewodnictwo na każdym z pinów?

[skibol83]

Mam ten sam problem ze swiatlami, musze tez zagladnac do tego startera, powiedzcie mi tylko czy we wszystkich wersjach jest taki sam guzik czy sa jakies roznice?

[Tomek 69]

To że kostka wygląda ok to może nie stykać też to przechodziłem dopóki nie wyciągnąłem pinów i przeczyściłem papierkiem ściernym oraz podoginałem żeńskie piny tak by dość ciasno wchodziły. I teraz mam już spokój a tak raz były a raz nie. Mały cieńki śrubokręcik daje radę. I sprawdź jeszcze wiązkę przy główce ramy mógł się przetrzeć kabelek. Tu masz link sobie poczytaj topic1685.html#p24788

[Barnaba]

U mnie to jednak była żółta kostka, czyli ta która łączy lewą manetkę (przełącznik świateł długie/mijania). Nadtopiona kostka, wyjąłem pin wyczyściłem podgiąłem - działa. Dodatkowo nie zdejmowałem zbiornika i airbox-a - udało się odsuwając chłodnicę.

[the.matr]

Cześć! U mnie w DL1000 tez problem to żółta kostka. Wczoraj zdjąłem zbiornik i airbox, podczyściłem co się da, złożyłem do kupy i działa. Sprawa nie daje mi jednak spokoju bo nie potrafiłem wyjąć pina z kostki, żeby to porządnie wyczyścić. We wtorek zaczynam maly urlop - wypad 1500km, a ja nie jestem pewien moto. Opiszcie proszę jak wyciągnąć pin z kostki. Próbowałem z pół h gmerać cienkim drucikiem aby coś podważyć i nic. Nie wiem jak to jest zbudowane. Dziękuję za pomoc.

[the.matr]

Nie mogę edytować, więc uzupełniam. Dzisiaj siadlem drugi raz do tematu opuszczając tylko chlodnice. Dla przyszłych pokoleń: piny kostki rozpinamy podważając do góry plastikowy języczek nad pinem (od frontu kostki). U mnie przy jednym przewodzie szlo ciężej bo styk był lekko nadpalony. Zrobione, porządnie wyczyszczone. Dzięki!

[marcino8585]

Witam.
Poszukuje przełącznika prawego do Dl 650 2007r. Problem nam jak w temacie z tym ze ktoś wcześniej próbował to naprawić i uszkodził obudowę w której znajduja sie sprężyna z blaszką. Chodzi o element z foto. Może ktoś ma na zbyciu albo wie gdzie moge dostać?

[skibol83]

Problem który właśnie mnie dotyczymiałem poruszyć taki temat, u mnie jest problem w chodne i wilgotne dni, teraz po zimie jak odpaliłem moto to światła gasły, wyjechałem z garażu na słońce i po 1-2h problem ustąpił... jeśli chciałem żeby światła się zapaliły to musiałem poruszać przyciskiem od rozrusznika.

[markflat]

Miałem ten sam problem teraz po zimie ,oczywiście brak świateł - nie był to pierwszy raz ,czyszczenie ,cuda wianki.Poszłem na łatwiznę ,lutownica dwa piny od świateł na krótko zlutowane światła świecą rozrusznik działa .Dziś trasa ,wszystko działa .Możecie mnie teraz zlinczować

[mrczesiu]

tak sobie czytam i przypomina mi się historia z wakacji. Wiadomo - brak przednich świateł, a za 3 godziny mam wyjeżdżać. Szybkie przeszukanie forum. Jest rozwiązanie mojego problemu, bomba! Rozebrałem przycisk i co ... oczywiście rozpadł się w rękach tzn. wszystko z niego powypadało i jak to teraz złożyć Tu znowu z pomocą przyszło forum, bo najmniejszego pomysłu n ie miałem jak to poskładać. Poskładałem, poczyściłem styki w miedzyczasie i co? Świateł jak nie było tak nie ma. Zdjąłem lewą owiewkę, wsadziłem swoją wielką rękę, namacałem kostkę, którą jak ruszałem światło się pojawiało. Udało mi się rozpiąć tą kostkę i napisakałem do niej wd40. I tak jeździłem do końca sezonu. Dopiero jak w październiku poszedł na serwis zostało to naprawione tak jak się należy. Także trzymam kciuki za wszystkich u których pojawi się ten problem. Bawcie się dobrze!

[marcino8585]

U mnie problem rozwiązany. Rozebrałem przełącznik kompletnie, łącznie z dwoma pinami które powinny pracować góra dół w białej obudowie (tu tkwił problem, były zablokowane). Wszystko dokładnie wyczyściłem i złożyłem na białym smarze silikonowym. Piny na sprężynce pracują bez zarzutu, włącznik złożony i wszystko działa prawidłowo.

[skibol83]

Ktos tu juz majstrowal....

[Leo]

Łokurła...

[skibol83]

Podejrzewam że ktoś lutował to duża lutownica bo dość grubo jest tej cyny i normalnie potopił izolacje.
Wszystko ładnie poczyściłem papierkiem, wymyłem zmywaczem i na koniec minimalne odgialem styki bo widać było że juz sie wyrobiły w miejscach styku. Teraz śmiga jak nowe

[alexnf]

Naprawa przycisku rozrusznika.

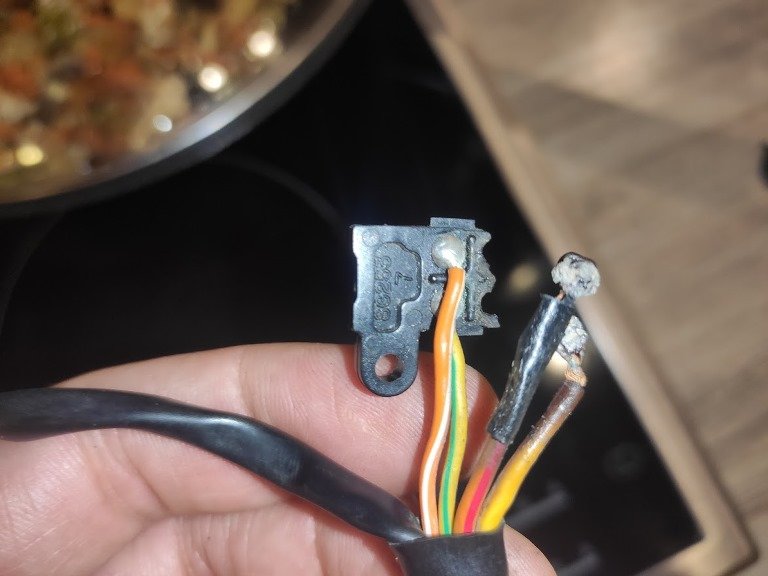

Kiedy rozebrałem przycisk, widziałem takie zdjęcie:


Nowy przycisk jest sprzedawany wyłącznie wraz z kompletną pilocie. Postanowiłem więc przerobić stary przycisk.

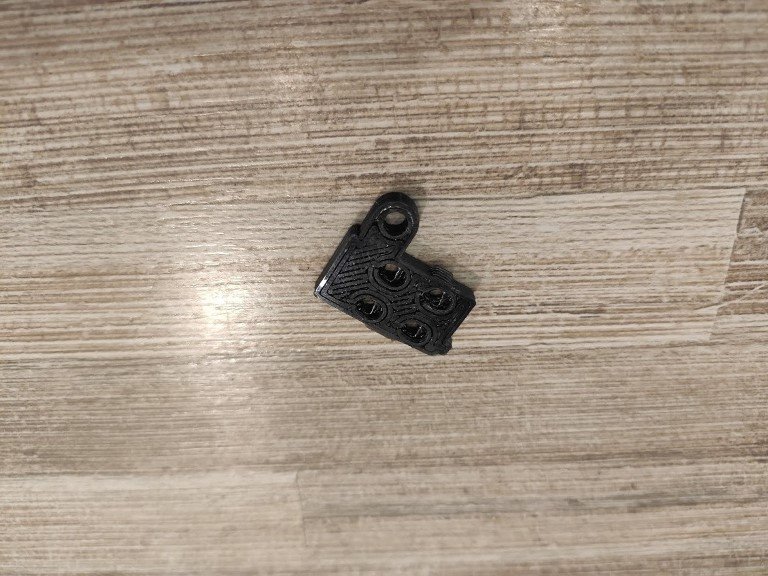

Płytkę kontaktową wydrukowałem na drukarce 3d.

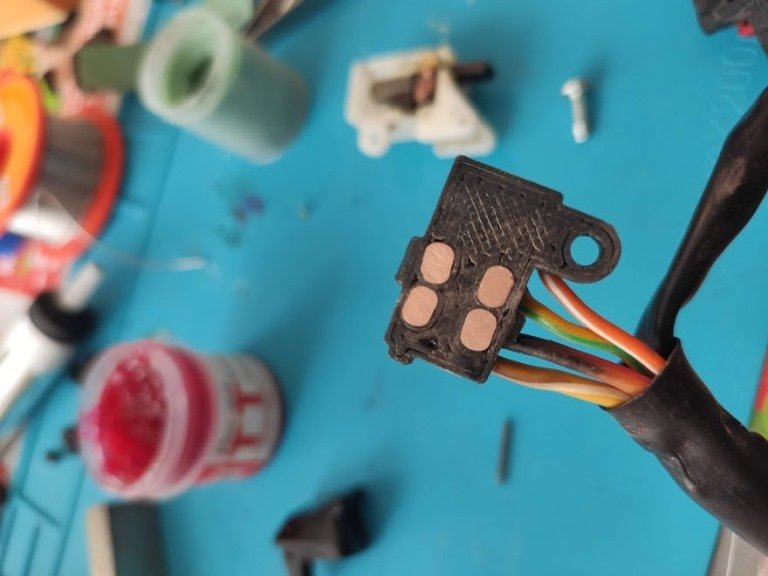

Odlutowałem przewody ze starych styków, ściśnąłem trochę część styków do której przewody były przylutowane. Następnie wcisnął je w nową płytkę, ogrzewając lutownicą. Ponownie przylutowałem przewody.


Przednia część styków wyczyszczona stopką


Lepiej kontaktów smarować przed montażem, idealne do tego smar poliglikolowy, na przykład SMAR DO HAMULCÓW TŁOCZKÓW PROWADNIC TRW PFG110 Tak, nie pomyliłem się!)
W celu wyeliminowania tego problemu w przyszłości, trzeba podłączyć reflektory bezpośrednio z akumulatora poprzez przekaźnik!
Zmniejszymy więc prąd przepływający przez przycisk, nie będzie się on nagrzewał i będzie trwał długo.
Użyłem konwencjonalnych przekaźników samochodowych.

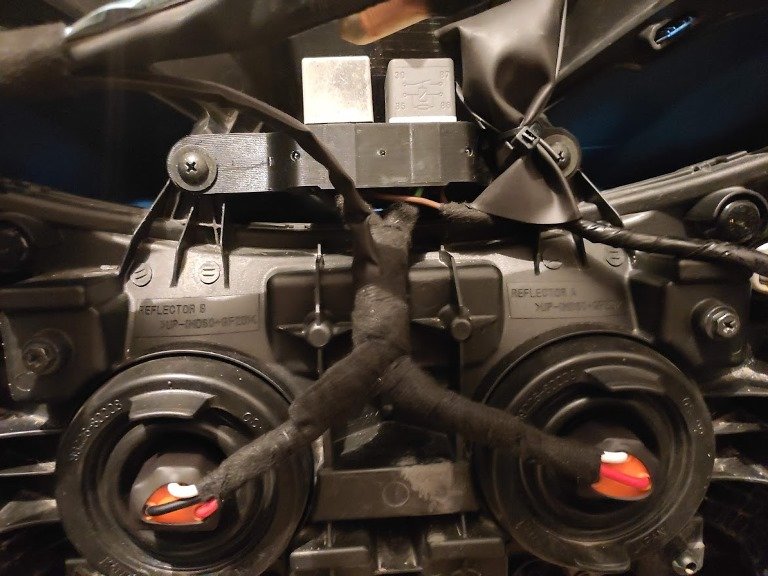

Przekaźnik podłączyłem bezpośrednio do reflektora, mocowanie wydrukowałem na drukarce 3D.

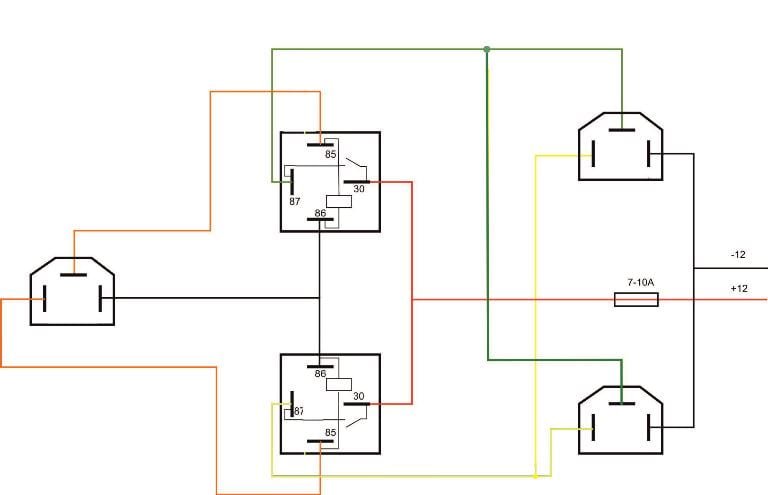

diagram połączeń

Схема включ 2.jpg (22.66 KiB) Przejrzano 1918 razy

modele do druku 3d
panel kontaktowy
uchwyt przekaźnika część 1
uchwyt przekaźnika część 2

PS
Przepraszam za mój polski. Właśnie zacząłem się uczyć), ale Google mi pomogło!
Możesz napisać do mnie w prywatnych wiadomościach, w których się pomyliłem.

[staszek_s]

z językiem dobrze Ci idzie a relacja się przyda potrzebującym!

[Centrino]

Kurcze, bardzo fajna robota.
Może warto by było udostępnić plik do drukarki 3d??
Prędzej czy później komuś się by przydało.

[alexnf]

Może warto by było udostępnić plik do drukarki 3d??

Na dole załączyłem 3 linki:

modele do druku 3d
panel kontaktowy
uchwyt przekaźnika część 1
uchwyt przekaźnika część 2

Nie możesz uzyskać dostępu?
