wyświetlacz biegów

[gabar5]

Nie tylko chińczykami człowiek żyje
Ciąg dalszy zabawy z arduino dał efekt zbliżony do poprzedniego, ale zmian jest sporo.
Link do YouTube

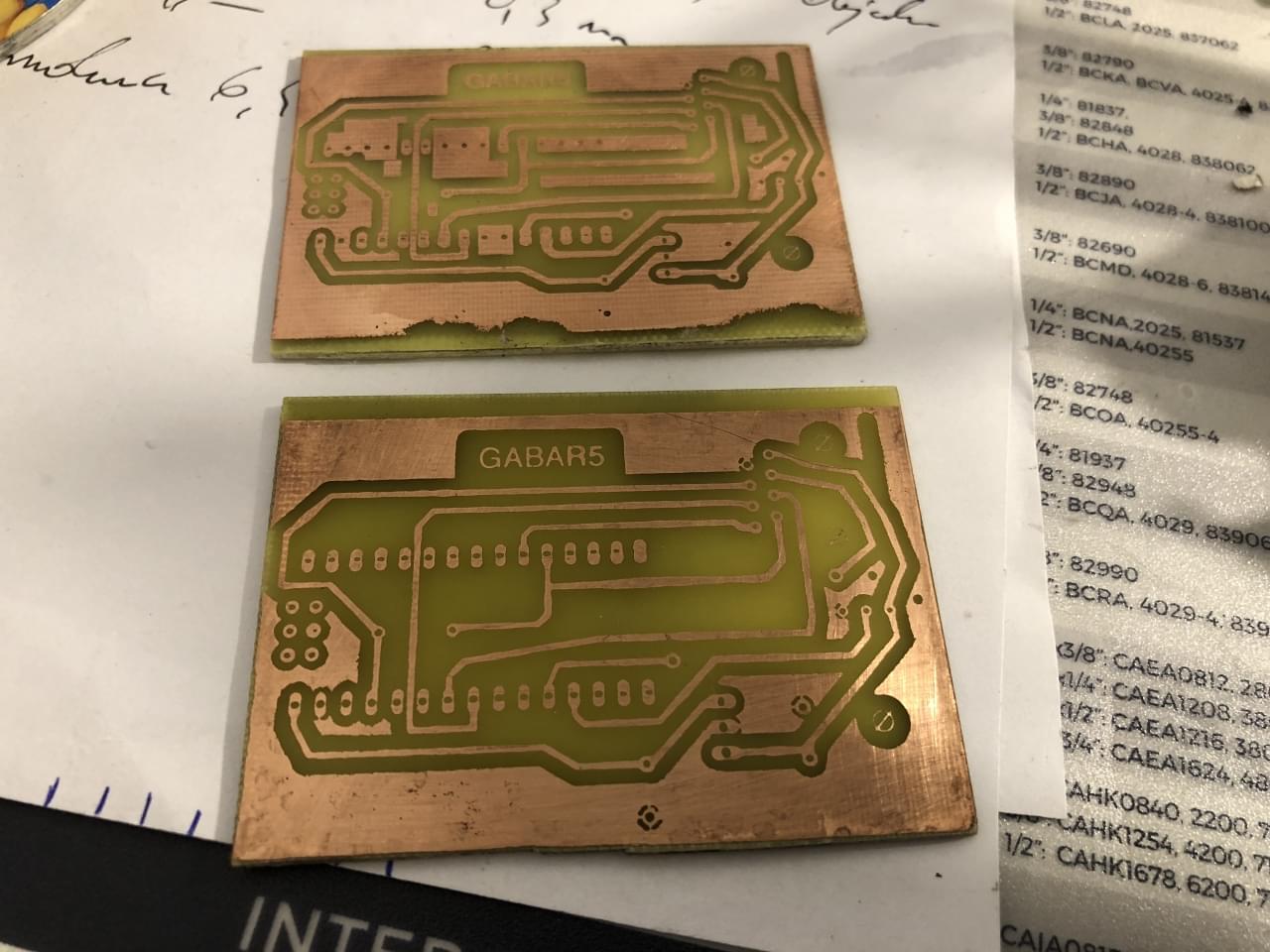

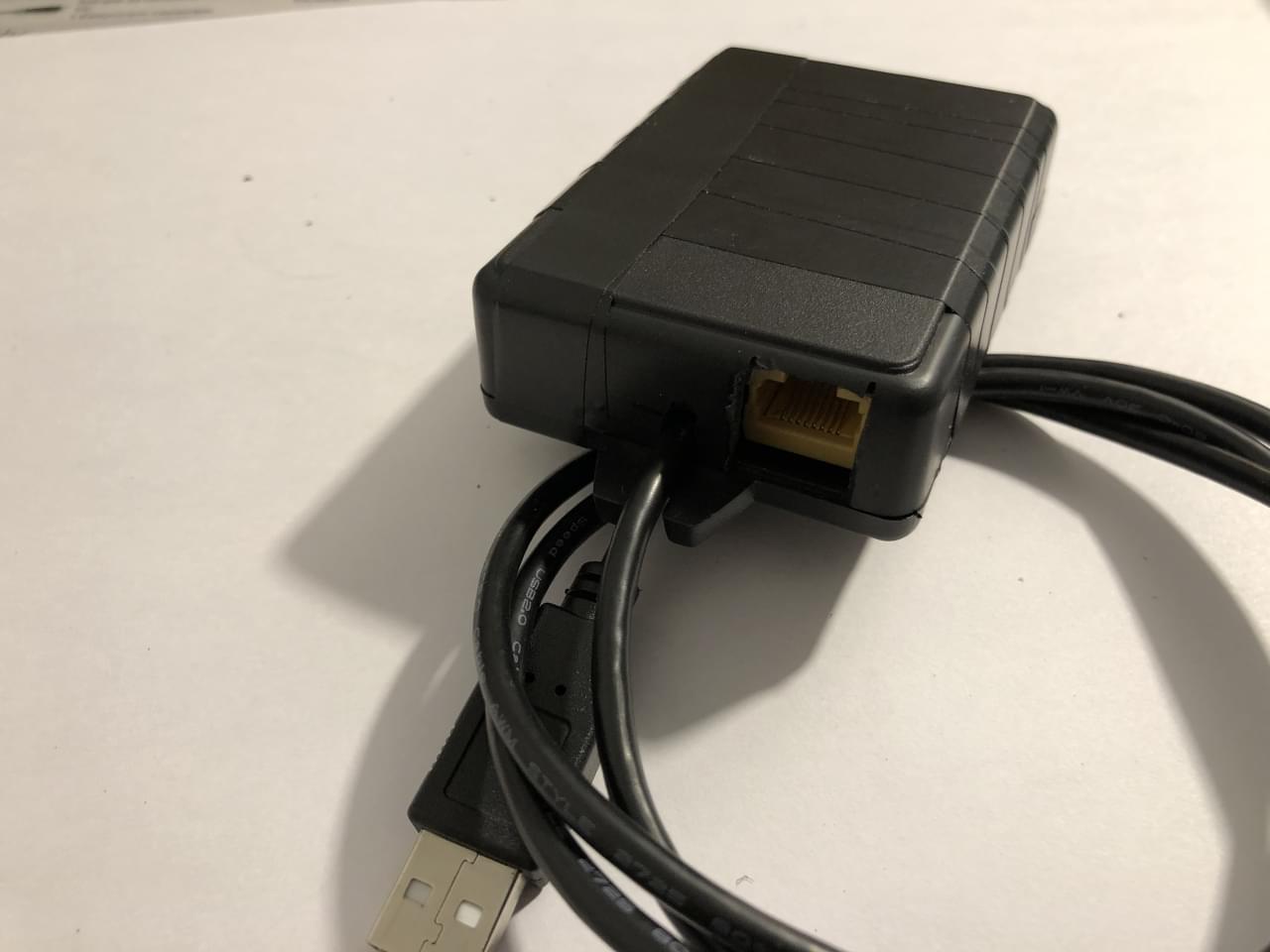

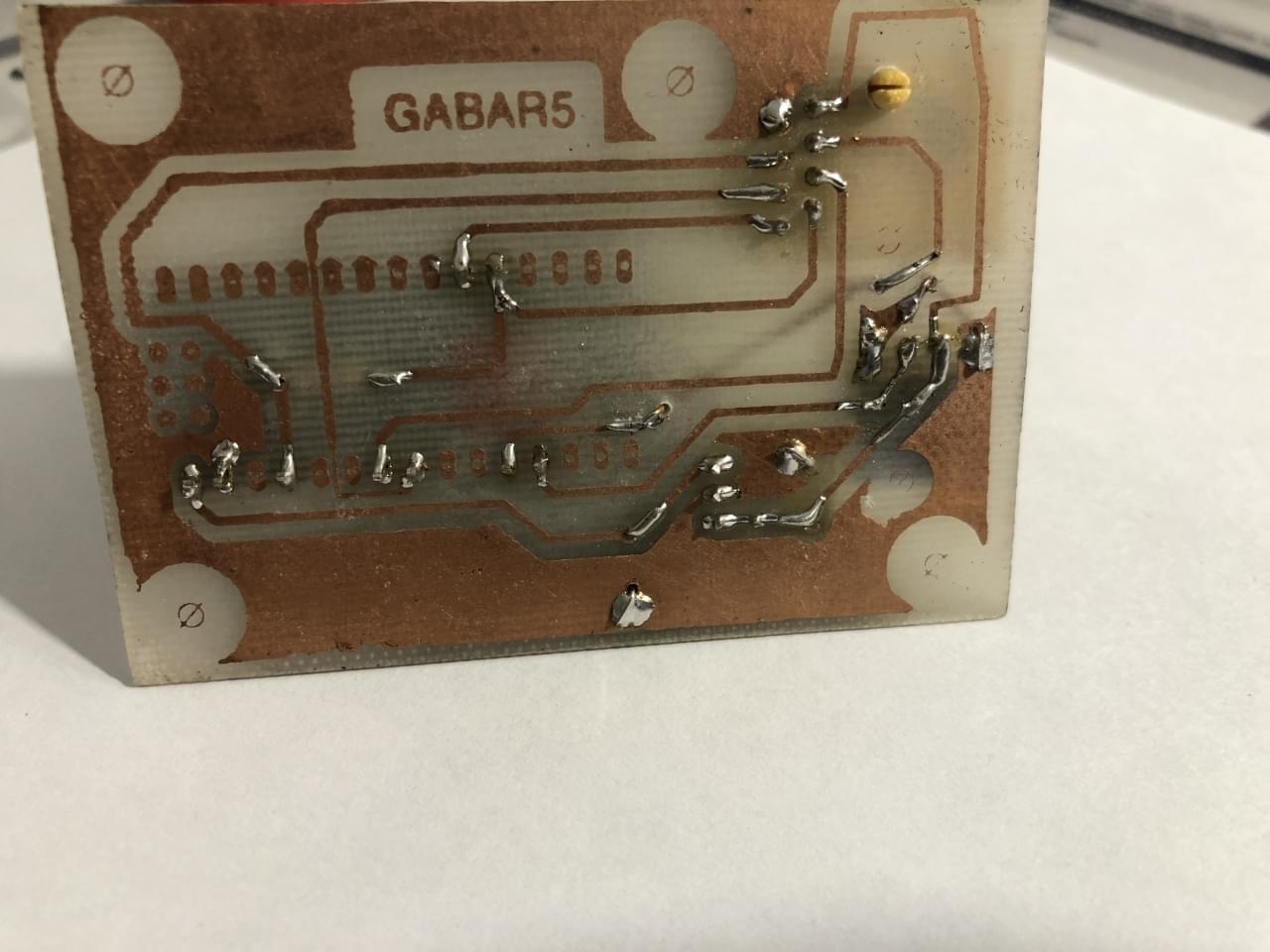

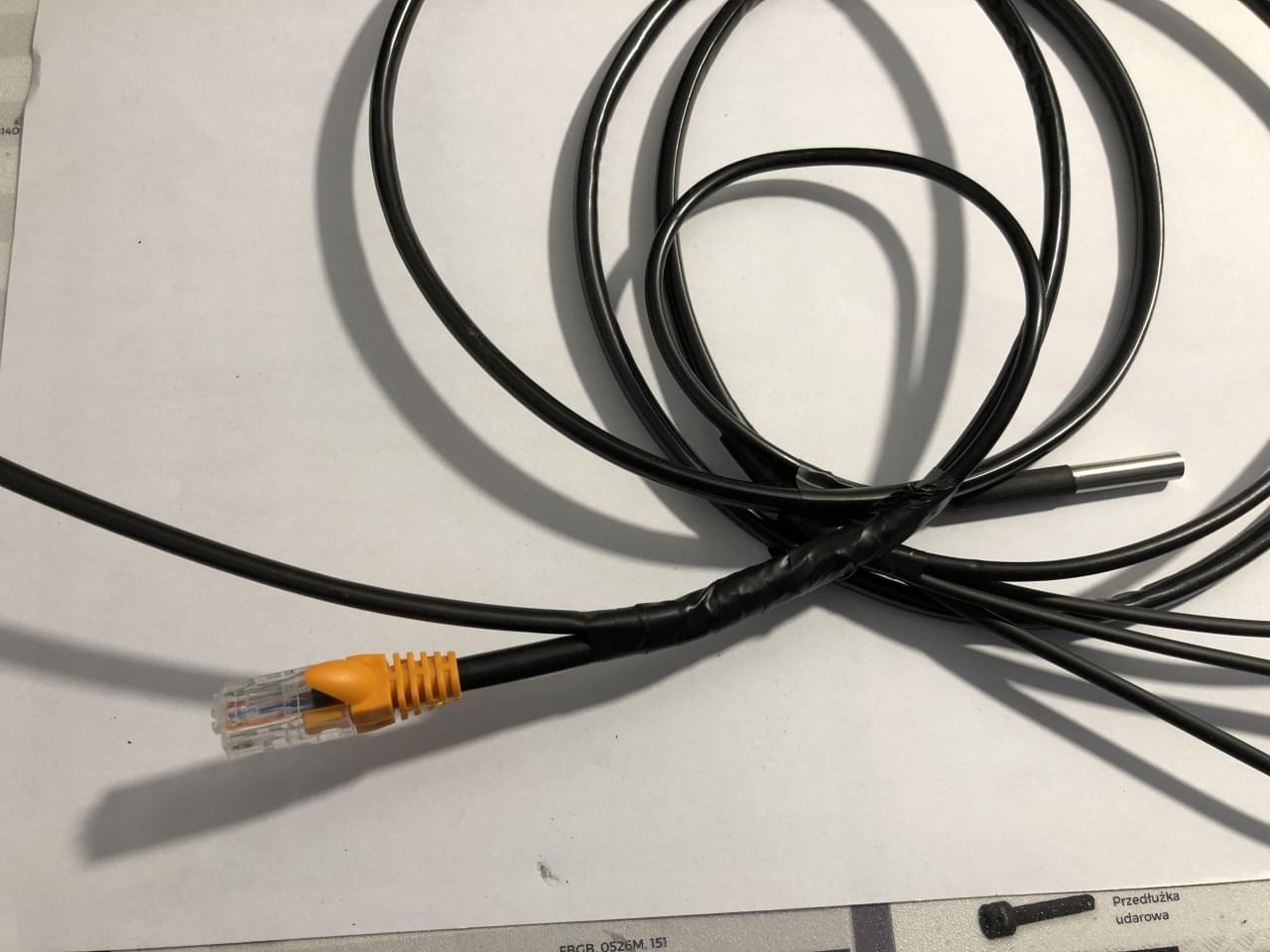

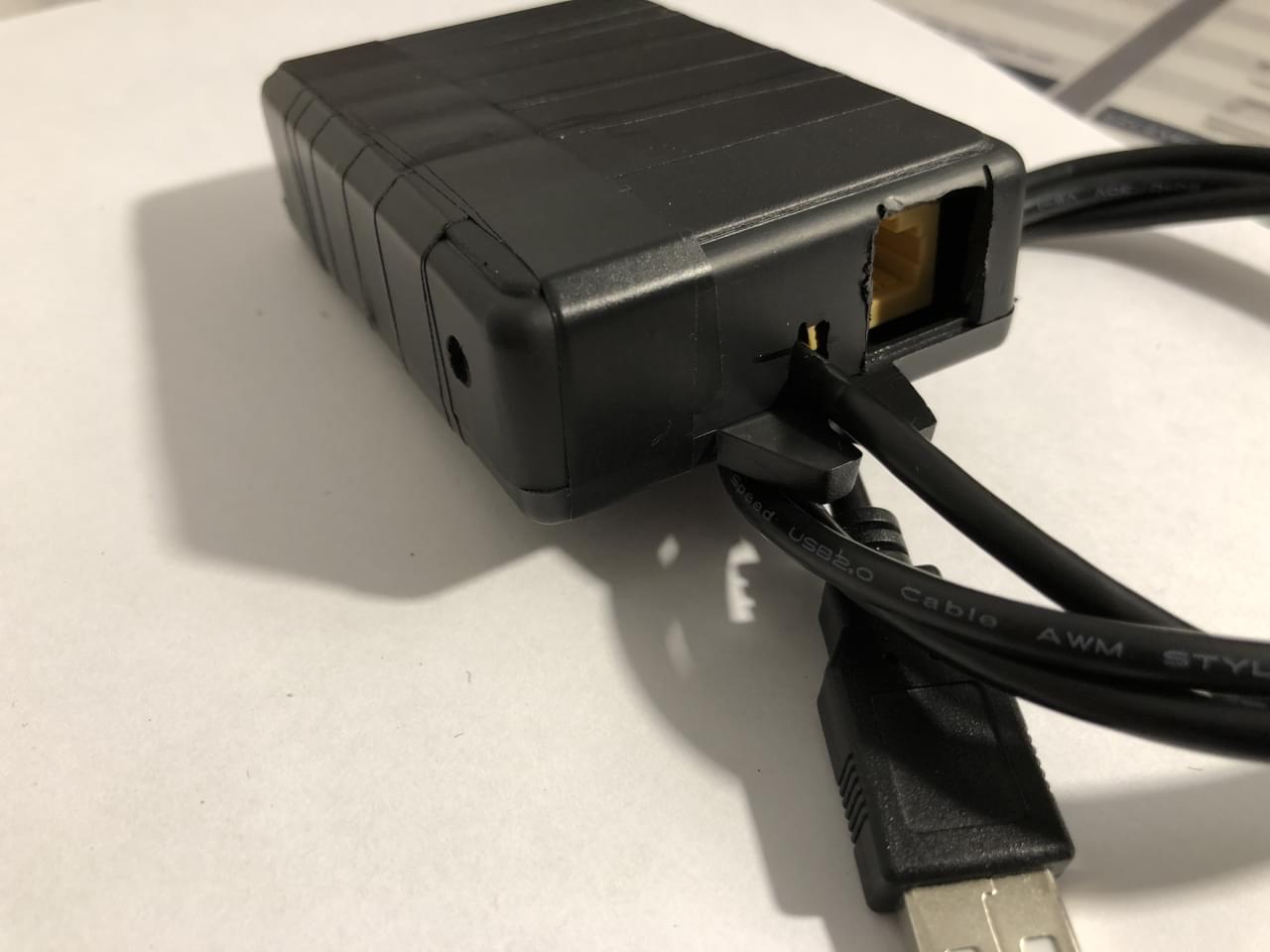

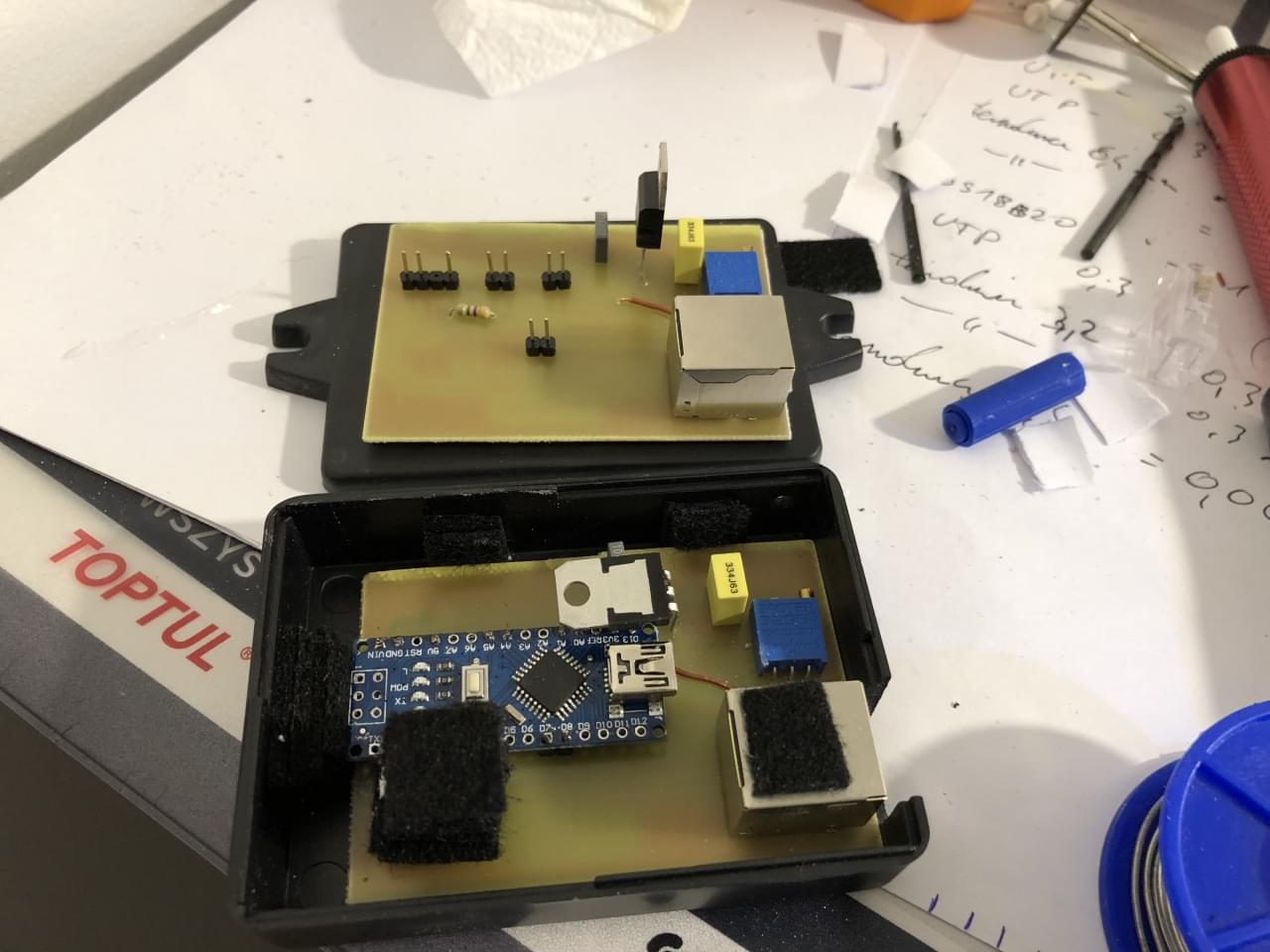

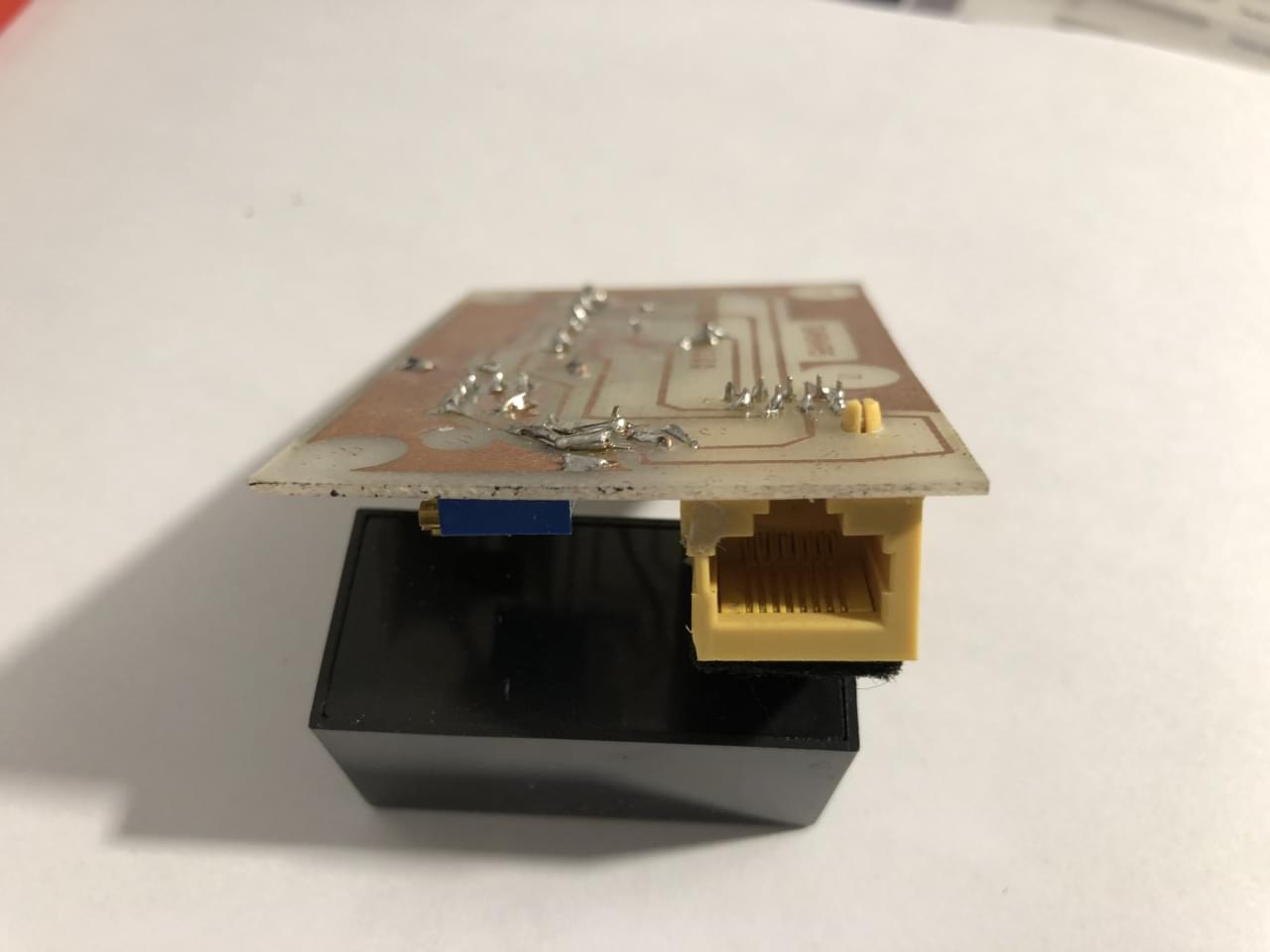

Przekonstruowałem PCB (wiem, że wygląda słabo - uczę sie) z jednym połączeniem RJ45, dodałem sterowanie olejarką (podanie kropli przez czas X, co Y cykli odczytu aktualnego biegu, temp, napięcia - informacja o podaniu oleju przez kropkę "*" na OLED), kosmetyka na wyświetlaczu (zmiana miejsc po przecinku dla napięcia i temperatury), bieg jałowy oznaczony N, zamiast 0.

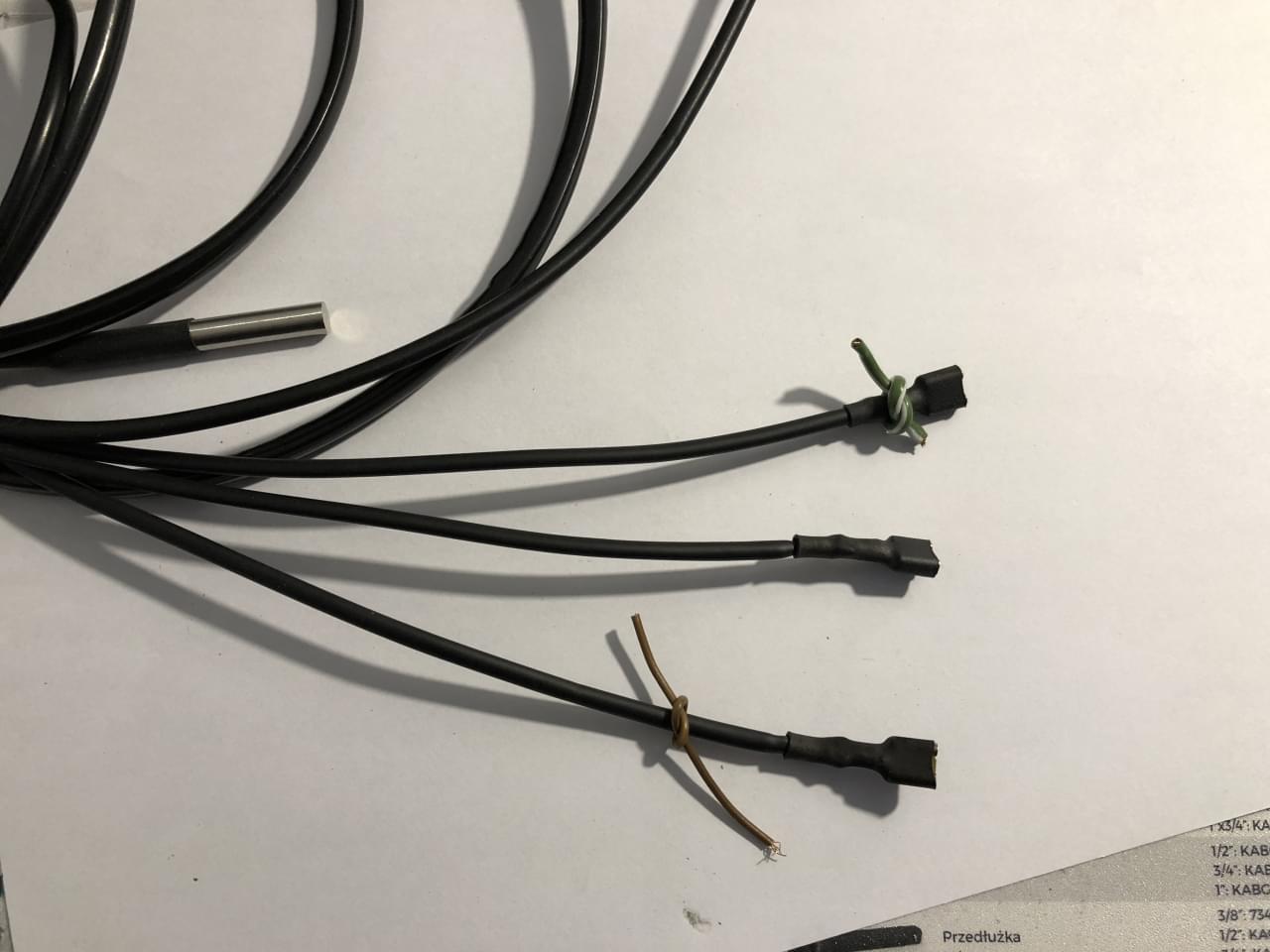

Proste podłączenie: +12V, masa, sygnał GPS.
Sterowanie przez przekaźnik (olejarka) może zwierać układ np. elektrozaworu Lovato


Kolejne płytki w drodze

[Bociaan]

Czesc Panowie powiedzcie mi jak z tymi wyswietlaczmi z ali jak sie spisuja do tego momentu>?i cz tylko wpiecie jednej wtyczki wystarczy?

[sosek2]

Wpinasz wtyczkę i działa.
Czasami chwilę trwa nim pomiędzy 1 - 2 wskaże poprawnie, ale jest to do zaakceptowania.
Ja potrzebowałem głownie do wskazywania 6 bo ciągle 7 szukałem

Pozdrawiam

[DINO]

@gabar5 wrzuć do pierwszego postu wsad.

[gabar5]

Nie mogę edytować nieswojego posta, zresztą co da wsad jak nie masz schematu

[Bociaan]

panowie sprawdzalem wtyczke i mam 4 pinowa tylko ze do niej dochodza tylko 2 przewody ?

[sosek2]

U mnie wtyczka 6 pinowa w 4 są przewody. Podłączenie było plug&play.
Może na złą wtyczkę patrzysz, bo obok jest mała 4 pinowa.

[kalinago]

.....dodałem sterowanie olejarką (podanie kropli przez czas X, co Y cykli odczytu aktualnego biegu, temp, napięcia - informacja o podaniu oleju przez kropkę "*" na OLED....

Czy posiadasz możliwość zmiany interwału podawania kropli (czyli Y) z poziomu kierownicy a nie programu ?

Też myślałem o takim rozwiązaniu i nawet zacząłem skrobać jakiś programik ale jak doszedłem do konieczności regulacji czasu jakimś enkoderem to uznałem to za zbyt skomplikowane i zawodne.
Ostateczne zrobiłem olejarkę opartą na schemacie kolegi "miotacztruskawek" i działa b. dobrze.
Czas podawania musi IMO mieć możliwość bieżącej regulacji i wyłączenia.
Obserwuję na bieżąco stan nasmarowania łańcucha i jak jest nasmarowany a mam miejscowe jazdy to wyłączam na jakiś czas smarowanie potencjometrem na kierownicy, żeby nie brudzić felgi.

[gabar5]

Nie robiłem zewnetrznego sterowania. Ale faktycznie masz racje ze mógłby się przydać. Nawet wystarczyłby przełącznik „off, mało podawania, dużo podawania”

[DINO]

dokładnie przełącznik 2, 3 położenia i masz wszytko

[Bociaan]

panowie wczoraj wyienialem filtr powietrza i na 99 % zlokalizowalem ta wtyczke od wyswietlaza biegów jednak dorzucam fotki w celu potwierdzenia. ewtyczka po prawej stronie pod bakiem

[rasik]

panowie wczoraj wyienialem filtr powietrza i na 99 % zlokalizowalem ta wtyczke od wyswietlaza biegów jednak dorzucam fotki w celu potwierdzenia. ewtyczka po lewej stronie pod bakiem

hej w malym dl od 2010 jest po prawej i wystarczy zdjac boczek. jak znajdę fotkę to wrzucę.

Wysłane z mojego SM-G903F przy użyciu Tapatalka

[Bociaan]

Oczywiście po prawej już poprawiam

[Bociaan]

czyli rozumiem ze to wlasnie ta wtyczka?

[rasik]

czyli rozumiem ze to właśnie ta wtyczka?

Tak
U mnie wygląda jak poniżej.

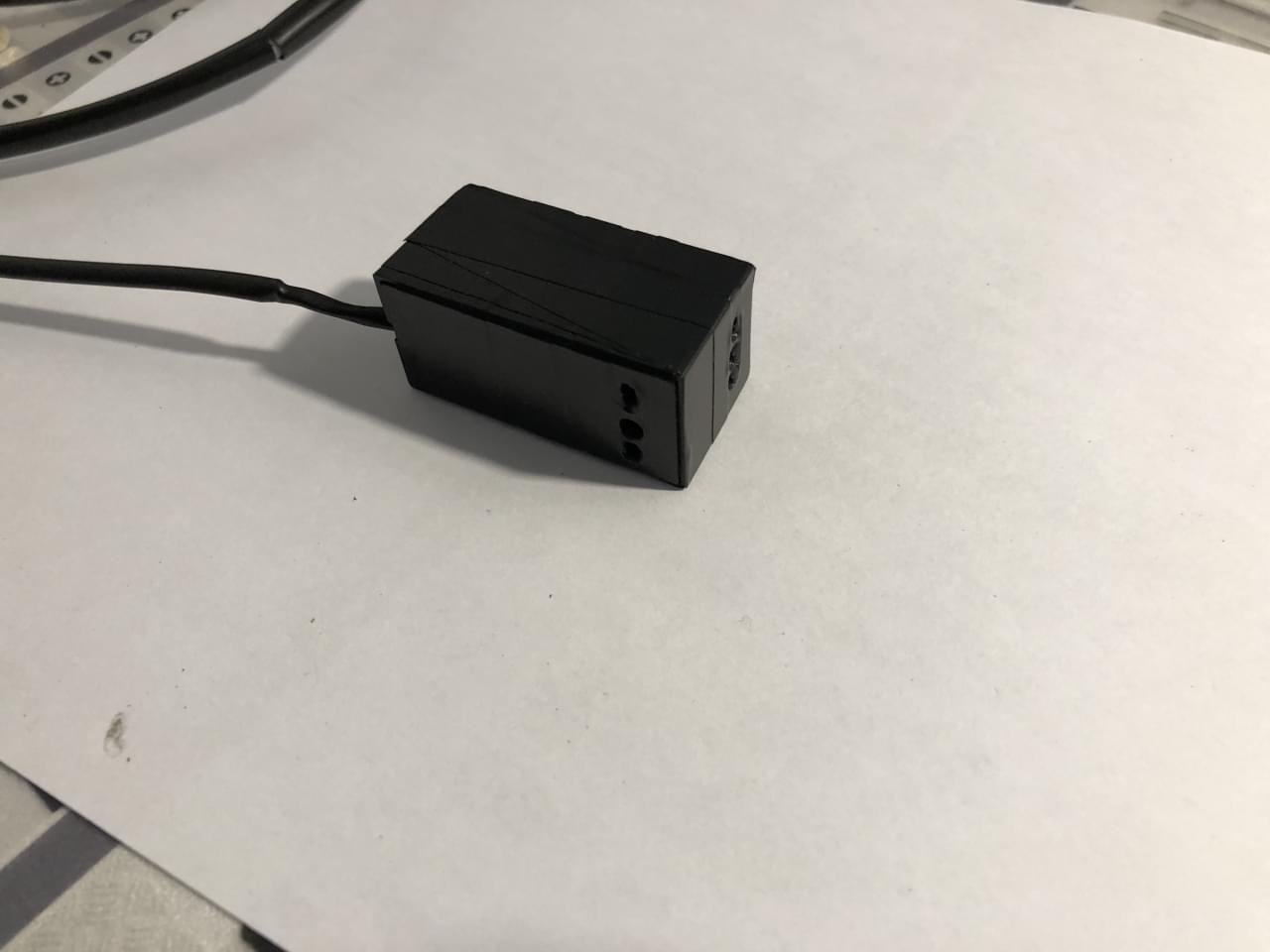

1 Uwaga - Wyświetlacze z ALi mają głupie wyprowadzenie przewodów do tyłu, zamiast w dół, co niestety utrudnia montaż.

[Bociaan]

ale cenowo wychodzi lepiej i z tego co mowili chlopaki w miare to smiga

[kalinago]

dokładnie przełącznik 2, 3 położenia i masz wszytko

Albo jeden przycisk zaprogramowany, z wyświetlaniem aktualnej pozycji na ekranie (jak jeszcze znajdziesz tam miejsce )

[sosek2]

Uwaga - Wyświetlacze z ALi mają głupie wyprowadzenie przewodów do tyłu, zamiast w dół, co niestety utrudnia montaż.

Ja dorobiłem blachę pod sterowanie manetek + wskaźnik biegów + silikon

Faktycznie w dół byłoby prościej, bo tak trzeba jeszcze wyciąć blachę pod przewód.

[Bociaan]

sosek podrzuc taka blache:)

[rasik]

sosek podrzuc taka blache:)

wystarczy wymiar 1:1 sobie wytniesz lub wydrukujesz tylko pamiętaj ze to pod sterownik oxforda pasuje
