wyświetlacz biegów

[DINO]

znalazłem coś takiego
http://www.bluegauges.com/gearindicatorplans.htm

trzeba by było tylko zamiast diod dać wyświetlacz i powinno śmigać ktoś to już widział??

///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
OSTATECZNIE POWSTAŁA INNA WERSJA
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
powstał wyświetlacz na podstawie ARDUINO, można wybrać:
1. UNO lub klony wada - wielkość
2. MINO PRO mały ale bez zasilania 12V czyli wada

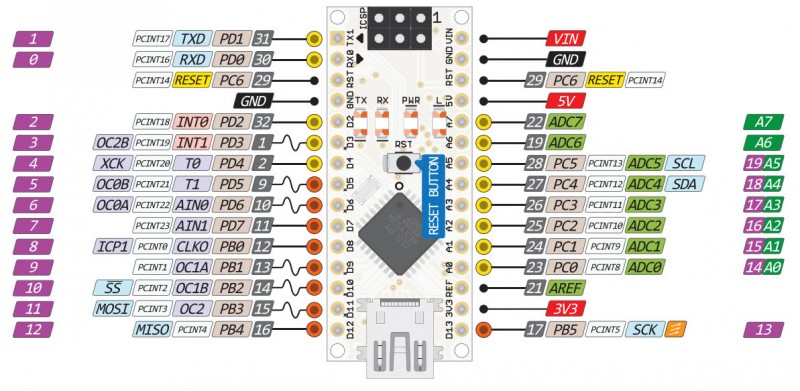

3. NANO mały i z zasilaniem 12V czyli idealny jak na nasze potrzeby

wybór należy do właściciela na każdym będzie działało.

wyświetlacz OLED 0,96 I2C 3-5V SSD1306

czujnik temperatury DS18B20 najlepiej wodoodporny już gotowy

rezystor 4,7kOhma do czujnika temperatury

potencjometr 5kOhma jako dzielnik aby wyświetlić odpowiednie ładowanie na wyświetlaczu

regulator napięcia LM7812 aby zabezpieczyć układ przed napięciem ładowania, wejście UNO spaliłem do tego dwa kondensatory 0,33uF i 0,1uF


schemat podłączenia:

dl650.pdf

(36.79 KiB) Pobrany 281 razy

schemat nie jest wiernym odwzorowaniem należy patzreć na wyprowadzenia, chodziło o niezaciemnienie schematu podczas rysowania





wsad do NANO, jest skompilowany pod moją ksywkę, jak ktoś potrzebuje do UNO czy PRO i ze swoimi danymi to pisać w miarę możliwości przerobię

DL650.ZIP

(35.2 KiB) Pobrany 110 razy

film jak to wygląda, jeszcze z wadami ale dzisiaj już mi się nie chciało iść do moto, mam nadzieję, że w tygodniu uda mi się to sprawdzić po zmianach bo auto mam do gazowania


to chyba na tyle jak coś zapomniałem to pisać, jest to jedna wersja druga robi @Lolek

wydaje mi się, że wyświetlacz można zaadoptować do każdego moto z wtryskiem

WGRYWANIE PLIKU .HEX DO PROCKA strona 11

Źródło:

DL650-usuniety_napis_i_wy_wietlanie.zip

(2.41 KiB) Pobrany 59 razy

nie mam czasu na zmiany, dlatego daję źródło i można sobie zmieniać na swoje dane i ewentualnie dodawać inne funkcje, u mnie brak czasu

[Centrino]

Nie znam się na elektronice ale do wyświetlacza chyba trzeba zaprogramować układ.

[DINO]

Ale tu nie ma procka tylko zwykłe sacalaki pokompletuje wszystkie i sprawdzę co i jak

[DINO]

ktoś sprawdzał jakie sa wartości napięcia przy poszczególnych biegach na gps??
znalazłem jeszcze coś takiego
http://www.electro-tech-online.com/thre ... 100/page-3

jest tu jakiś elektronik??

[gorghu]

wg serwisówki (dla k4-L1):
1 - ok. 1.36V
2 - ok. 1.77V
3 - ok. 2.49V
4 - ok. 3.23V
5 - ok. 4.10V
6 - ok. 4.55V

[Centrino]

czyli co?? Będziemy budować czujnik biegów??

Gdzie ten GPS?? Zaraz zatrudnię szwagra niech pisze program.

[Centrino]

Ale tu nie ma procka tylko zwykłe sacalaki pokompletuje wszystkie i sprawdzę co i jak

Tak ale jeżeli chcesz mieć na wyświetlaczu cyfrę to musisz zapalić odpowiednie segmenty.
Podstawowy 7 segmentowy wyświetlacz działa tak jakby miał 7 diód, i podanie napięcia na jedną z nich zapala dany segment. I tak aby zapalić cyfrę "1" potrzeba podać napięcie na 2 segmenty a aby wyświetlić cyfrę "3" to podajemy napięcie na 5 segmentów.
Aby zrobić to bez jakiegoś procka to trzeba by niezłego pająka nalutować aby to działało

[DINO]

no tyle to wiem kabelkomania z diodami i powinno być OK no zobaczymy co i jak staram się uniknąc lutowania do GPS-a i dlatego szukam innych rozwiązań a koszt wydłubania tego jest znikomy w porównaniu z takim gotowym do zakupu

[DINO]

czyli co?? Będziemy budować czujnik biegów??

Gdzie ten GPS?? Zaraz zatrudnię szwagra niech pisze program.

budujemy po co przepłacać jak da się taniej i dla potomnych zostanie

[Centrino]

@DINO na ja właśnie nie wiem co to jest ten gps.

A czy czujnik biegów u nas w DL`ach jest tego typu:

[DINO]

no taki jest ale trzeba w niego ingerować a wg tego powyżej, podłączamy się pod sygnał z tego właśnie ustrojstwa

[Centrino]

@DINO - ale co to i gdzie ten gps

[DINO]

to wyjście sygnałowe z gear Position

[Centrino]

to wyjście sygnałowe z gear Position

yhy

[gorghu]

Na podstawie małego DLa.
Konektor od GPS (Sensora Pozycji Biegów) znajdziesz po lewej stronie, po ściągnięciu lewej osłony, mniej więcej w okolicach akumulatora. To biały konektor z 3 kablami w kolorze niebieskim, różowym i biało/czarnym.
Po rozłączeniu wtyczki, jak przekręcisz stacyjkę w pozycję ON, na luzie nie zapali ci się kontrolka "N".
Pomiary napięć robisz na złączonej wtyczce na kablu różowym i biało/czarnym.

PrtScr z serwisówki:

[Centrino]

Siedzę sobie w pracy i zrobiłem rzecz oczywistą czyli schemat wyświetlacza:

No jak widać nic trudnego

Czyli:
- zasilanie z akumulatora
- jednostka sterująca
- wyświetlacz
- kabel sygnałowy z GPS

W teorii sprawa dość prosta, czyli zatrudniam szwagrowego, który napisze i zaprogramuje układ (wcześniej tworząc płytkę drukowaną) zapewne na atmega.
Sytuacja finalna dość prosta.
Jeżeli na wejściu (sygnał GPS) pojawi się konkretne napięcie to wówczas na wyświetlaczu ma się pojawić odpowiedni symbol.
I tak:



1.36V - 1 (zapalają się segmenty B,C)
1.77V - 2 (zapalają się segmenty A, B, G, E, D)
2.49V - 3 (zapalają się segmenty A, B, C, D, G)
3.23V - 4 (zapalają się segmenty B, C, G, F)
4.10V - 5 (zapalają się segmenty A, C, D, G, F)
4.55V - 6 (zapalają się segmenty A, C, D, E, F, G)
0V - 0 (zapalają się segmenty A, B, C, D, E, F) - nie jestem pewny wartości V

Ciekaw jestem tylko jak duża wartość jest tego Approx, jak duże odchyłki mogą być przy np 1.36

[DINO]

też teraz myślałem o Atmedze muszę podejść do znajomego, moze na wyświetlaczu LCD małym i dodatkowo dać ładowanie Aku i temp

[Centrino]

Ja bardziej myślę o jak najprostszym z tego powodu, że władowałbym go najlepiej w licznik.

[DINO]

Było gdzieś na yt właśnie w liczniku tylko nie mogę znaleźć też chcę mały w licznik

[novy]

A nie można dać tych diód w obrotomierz pod odpowiednie cyfry i podswietlać je od spodu? Kwestia jeszcze widoczności tego rozwiązania w pełnym słońcu
