Zasilanie świateł oraz dodatków na przekaźnikach.

[Graffy]

Jak obiecałem @Centrino, wstawiam opis modyfikacji zasilania dodatków oraz świateł na przekaźnikach w "starym" DL650.

Założenie było takie, aby dodatki oraz światła uruchamiały się dopiero po uruchomieniu silnika.
Jako zasilanie głównego przekaźnika wybrałem styki zasilające przekaźnik pompy paliwa.


Jedyny minus tego rozwiązania to pojawiające się na chwilę zasilanie po przekręceniu kluczyka, pompa pracuje kilka sekund w celu wyrównania ciśnienia.
Z pomocą przyszedł kolega @Marian_B z forum elektroda.pl
Zastosowałem tranzystor P36NF06L, do tego kondensator tantalowy 4.7uF 35V oraz diody 1N4007.
Przy tym kondensatorze aby uzyskać czas zwłoki ~5s musiałem wstawić rezystancję ~6,6M




Jako zasilanie użyłem kabla o przekroju 4mm2, świateł 2,5mm2, dodatki 1,5mm2.
Sterownicze 0,75mm2 - mogą być jeszcze cieńsze ale takie akurat mieli w sklepie
Na złącza dodatków dałem "superseal", na zasilanie złącze według opisu z akucjii allego - "WTYK GNIAZDO 2PIN HERMETYCZNE 630 4-6mm2 SZCZELNE"


Schemat może jest niezbyt fachowy ale dla laików wydaje mi się, że będzie czytelniejszy

Zasilanie z głównym przekaźnikiem oraz zabezpieczeniem 30A





Obudowa z dodatkowymi bezpiecznikami oraz przekaźnikami świateł.






Etap końcowy, zamontowanie całości na motocyklu.




Na czerwono zaznaczony przekaźnik pompy paliwa.


Zacząłem dłubać przy tym w zeszłym roku, obecnie wprowadziłbym drobne poprawki.
Do świateł wystarczy jeden przekaźnik NC/NO, chyba że gabarytowo będzie większy od tych dwóch "małych".
Zamiast wiercić dwa otwory w obudowie i uszczelniać je silikonem, wystarczy jeden duży i dławik.
Przydałby się lepszy dostęp do bezpieczników ale to już raczej wiąże ze sobą koszty.
Ewentualnie każdy odbiornik - bezpiecznik na kablu.

Nie wiem jak w perspektywie czasu będzie sprawował się ten dodatkowy układ opóźniający.
Dam znać na koniec sezonu

[crimson]

Fajnie to opisałeś

[Graffy]

Dzięki. Krótki filmik pokazowy.

[zimny]

Hej, Graffy - dzięki serdeczne za opis. Mam DL650 K5 i także mocno myślałem o tym aby światła zapalały się dopiero po odpaleniu. Dodatkowo w moim podczas pracy rozrusznika nie przygasają (to chyba od 2007 było) i dodatkowo niepotrzebnie obciążają akumulator. Pomyślę nad zrobieniem podobnego patentu jak u Ciebie.

To ja dorzucę swój wymysł - w kategorii porządek w kablach i rozdzielacz napięcia dla akcesoriów po przekaźniku:







Rozmiar puszki jaki mi wyszedł to 66x47x38mm. Nie jest wodoodporna, u mnie na zdjęciu idealnie wpasowałem w okolice akumulatora w DL650. Działa tak jak ma działać, jest estetyczne i nie ma pierdolnika w kablach którego bym po prostu nie zniósł. Mam 3 linie po kluczyku, jedna stała, na wszystkich bezpieczniki 5A mini osadzone w gniazdach MTA. Można je wyjąć bez szczypiec. Przekaźnik wymienny, rozmiar mini, 20A. Na wiązce wyprowadzonej pod czachę niestety nie dałęm złącz superseal, ale są przykryte, jak będzie z nimi problem - wymienię. Sterowanie przekaźnikiem odbywa się z z plusa tylnej pozycji - najprościej. Obecnie na główny kabel zasilający rozdzielacz (ten do akumulatora) dałem bezpiecznik 25A.

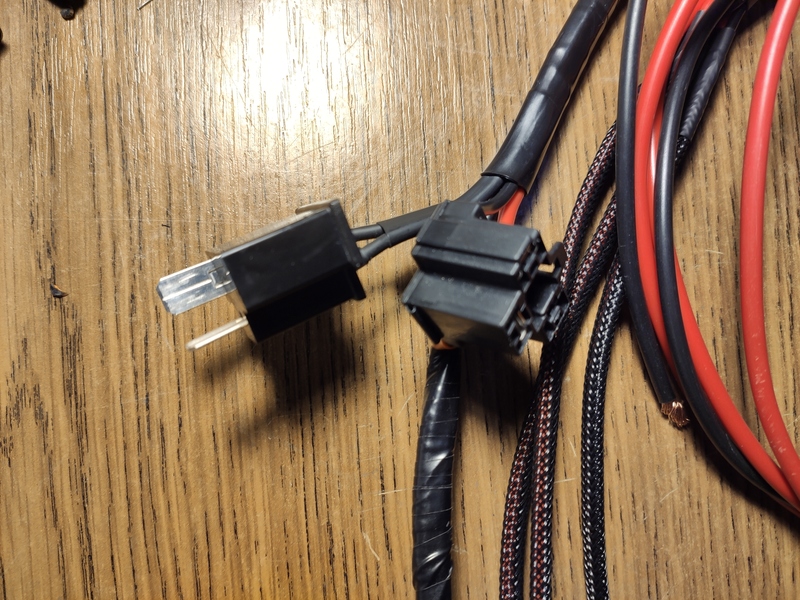

A szwagrowi do skutera zrobiłem pajączka, przekaźnik standard 30A, 3 linie z bezpiecznikami mini:

[Graffy]

@zimny fajnie wyszło, ważne że działa jak chciałeś.
Szkoda, że nie znalazłem takich gniazd bezpieczników "mini" jak u Ciebie
Sporo zaoszczędziłbym na miejscu, możesz podać linka albo nazwę pod jaką kupiłeś?
Jak pewnie zauważyłeś u mnie nie wejdzie taka obudowa, więc Twój patent tylko przed K7/AK7
U mnie ECU? jest z drugiej strony akumulatora i mam bezpieczniki od pompy ABS.

[zimny]

No tak Graffy, faktycznie od K7 jest nieco inaczej to poukładane.

Długo szukałem gniazdek mini, tylko tu znalazłem:

https://allegro.pl/oferta/gniazdo-podst ... 7488600763

Polecam sprzedawcę, kupowałem wiele razy, ogólnie ma ciekawy asortyment.

Pozdrawiam
zimny

[Struna]

w moim podczas pracy rozrusznika nie przygasają (to chyba od 2007 było) i dodatkowo niepotrzebnie obciążają akumulator.

Niby to w każdym być powinno, stycznik przy manetce jest podwójny i powinien to robić, ale może tam coś zaśniedziało i nie gasną - sam mam z 2007 roku ( już z ABS ) i też mi nie gasną przy kręceniu rozrusznikiem ( a niby powinny ).

[zimny]

Niby to w każdym być powinno, stycznik przy manetce jest podwójny i powinien to robić, ale może tam coś zaśniedziało i nie gasną - sam mam z 2007 roku ( już z ABS ) i też mi nie gasną przy kręceniu rozrusznikiem ( a niby powinny ).

Ja czytałem, że to przygasanie wprowadzono od 2006 lub 07. Ale sprawdzę u siebie jeszcze... Niemniej taki patent żeby wogóle zapalały się po zagadaniu silnika byłby najfajniejszy.

Pozdrawiam
zimny

[Struna]

Pełna zgoda - bez sensu to się świeci przed odpaleniem.

[behemoth]

Dlatego podsyłałem namiar na przekaźnik, który nie jest sterowany sygnałem, tylko poziomem napięcia . Jest o tyle fajny, że załączy się dopiero gdy alternator podniesie napięcie powyżej napięcia spoczynkowego.

Wysłane z mojego SM-G975F przy użyciu Tapatalka

[Old Donkey]

Na prądzie się nie znam, wiem tylko, że kopie

Ale zastanawiam się powoli nad tym jak podłaczyć telefon, halogeny i może coś jeszcze tak by miało to ręce i nogi.
Znalazłem takie ustrojstwo Fuzeblocks FZ-1 do podłączania gadżetów typu navi, telefon, grzane manetki ... itd. Kupić nie kupie bo cena odstrasza. Ciekaw jestem czy dałoby się coś takiego wymodzić u nas i za ile ??
Fajne jest że są 2 możliwości włożenia bezpieczników i albo jest zasilanie non stop albo po kluczyku na danym wyjściu i że są wyjścia zabezpieczane różnymi mocami bezpieczników.

https://www.fuzeblocks.com/


[Antyks]

Pewnie ze fajne ale czy potrzebne... Część dodatków spokojnie podepniesz pod to co jest, ew. Dodajesz dodatkowy bezpiecznik na przewodach za 5 zł..
Potrzebujesz przekaźnik? Jaki to problem, kupujesz za 5 czy 10 zł, mocujesz, podłączasz...

[Old Donkey]

temat prądu tak jak pisałem jest mi obcy i kombinowanie za każdym razem jak będę chciał wpiąć coś nowego to nie jest to o czym marzę

tu temat wydaje mi się w miarę prosty
1. podłączam kable czerwony i czarny do klem akumulatora co ogarniam nawet ja
2. potem muszę gdzieś wpiąć żółty kabel do plusa po stacyjce czego jeszcze nie ogarniam

no ale potem mam już z górki , wpinam kable każdego nowego gadżetu, który sobie wymyślę bez bólu i moge mieć zasilanie na stałe lub po stacyjce z własnym bezpiecznikiem dla każdego obwodu i z tego co rozumiem cała szyna na jednym przekaźniku

co do ceny tak jak pisałem za wysoka, jak dla mnie tu jest nisza rynkowa dla kogoś kto by coś takiego w ludzkich pieniądzach produkował
rzecz w przeciwieństwie do np. poszerzenia stopki, które trzeba dopasować do konkretnego modelu i rocznika motocykla jest uniwersalna


[Antyks]

Po co robić kolejne - przecież uniwersalnych rozwiązań jest pierdylion - w zależności od tego co potrzebujesz
Poniżej przykłady z allegro.
https://allegro.pl/oferta/skrzynka-gnia ... 7205340578
https://allegro.pl/oferta/skrzynka-bezp ... 6985424249
https://allegro.pl/oferta/skrzynka-gnia ... 9306263927
https://allegro.pl/oferta/skrzynka-bezp ... 5378535588
Jak ci się nie śpieszy - to na ailexpress jest taniej i drugie pierdylion rozwiązań..

Jednakże jeżeli temat prądu jest ci obcy , sugeruje i tak powierzenie tego komuś kto pojęcie posiada.. Nazwa -" przewód niebieski" nie zawsze oznacza ten przewód na którym ci zależy. Szczególnie jak ktoś już wkładał łapy w motocykl.. . Bez choć zwykłego miernika, podstawowej znajomości przepływu elektronów i najlepiej schematu elektrycznego motocykla... trochę ryzyko.
Nie jednej osobie wypalone ECU udowodniło że samodzielne ekonomiczne naprawy nie zawsze są tak naprawdę opłacalne..

[Old Donkey]

@Antyks
Dzięki.
Czego potrzebuję ? Chciałbym mieć dodatkową skrzynkę bezpieczników podpiętą do klem akumulatora i to co jest dla mnie najważniejsze ma być szyna z plusami i minusami gdzie będę podpinał kolejne gadżety. Potrzebuję wyjścia na :
1. Telefon nawigacyjny
2. Telefon do rozmów
3. Halogeny (z wyłącznikiem na kierownicy)
4. ?
5. ??
Całość pod prądem po włączeniu kluczyka, każdy obwód na swoim bezpieczniku. Czyli potrzebuję rozwiązanie jakie zaproponował Fuzeblock. Tak to sobie wyobrażam nie mając wiedzy o prądzie.
Popsuć niczego nie zamierzam, jak nie będę miał pewności, że temat w pełni rozumiem to się za niego nie zabiorę. Ale mając szynę o której pisałem zostaje podpięcie plusa i minusa co powinienem ogarnąć.

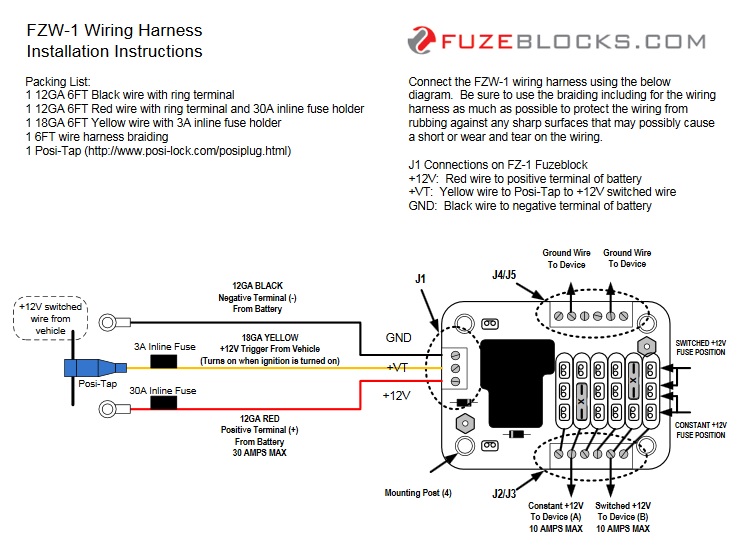

W necie znalazłem taki schemat, nie wiem czy poprawny ale mniej więcej chodzi mi o coś takiego ale Z bezpiecznikiami

Jak coś nie kumam to poprawcie proszę. Temat dla mnie nie jest pilny, raczej zabawa na zimę.

[Antyks]


1) Kupujesz przekaźnik na 12 V DC np za 7.70 ten ( ub dowolny inny) https://allegro.pl/oferta/przekaznik-sa ... 7007236342
2) Podłączasz cewkę przekaźnika - zasilanie z za stacyjki, |-| podłączasz do masy.
3) Kupujesz skrzynkę bezpiecznikową za 17 zł https://allegro.pl/oferta/skrzynka-bezp ... 8399116739 lub 4 pojedyncze bezpieczniki po 2.20 zł np. https://allegro.pl/oferta/gniazdo-bezpi ... 9017104197
4) Kupujesz przełącznik do halogenów jaki tam chcesz, kawałek listwy by połączyć masy i .. I podłączasz..
Oczywiście zgodnie z zasadami - zachowaniem grubości przewodów tak by wytrzymały obciążenie , odpowiednią izolacją, zabezpieczeniem przed przetarciem, odpowiednim prowadzeniem by ci kabel od wyłącznika nie zablokował kierownicy ( i takie cuda widziałem..)

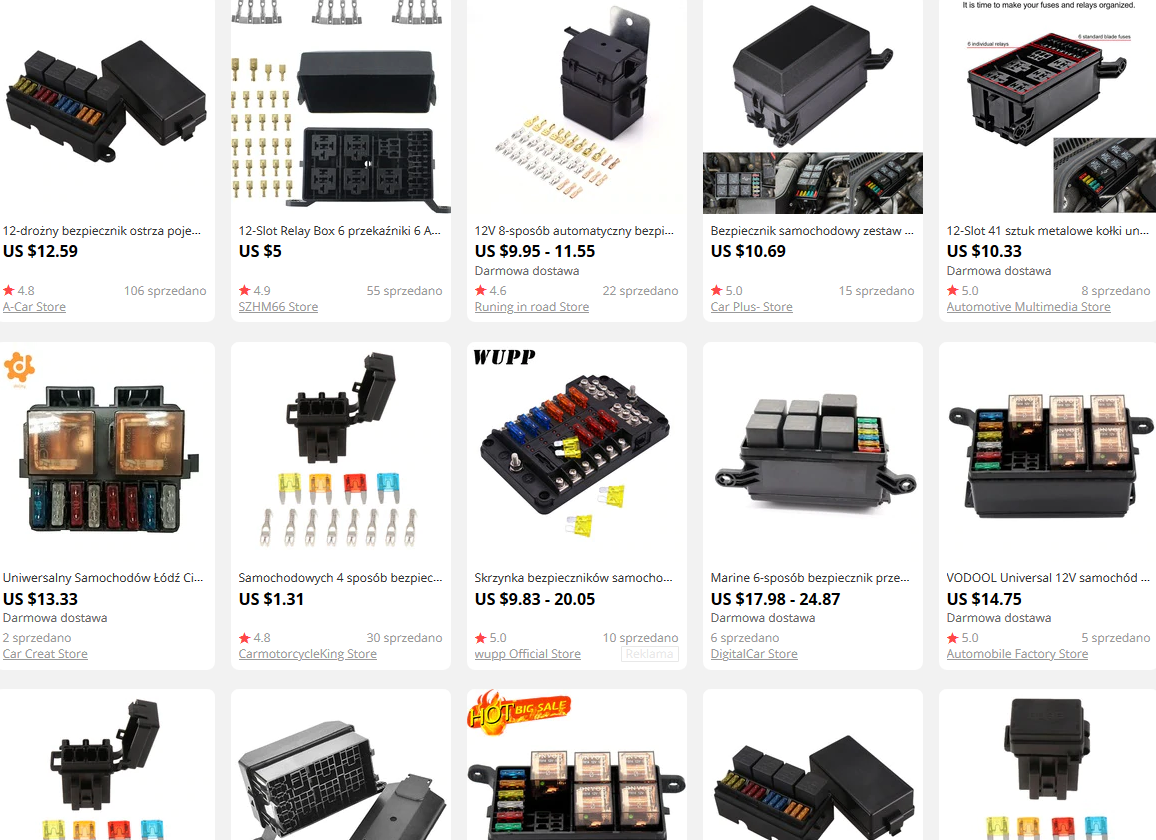

Możesz też za 10 zł kupić samą obudowę pod przekaźnik i bezpieczniki
https://pl.aliexpress.com/item/40000601 ... hweb201603_
I zrobić połączenia w puszcze
Możesz... itd itd. itd.. kupić za 300 zł gotowca

[staszek_s]

Ja nie wiem, czy robienie osobnego bezpiecznika pod każde urządzenie ma sens, ja mam jeden ogólny (jak na schemacie od @Old Donkey ) - ten i tak wg mnie powinien być, bo zwarcie może się zrobić w okolicach przekaźnika i powinien być chroniony. Jak się już przepali to tragedii nie ma, że z manetkami przestanie też działać ładowarka telefonu, i tak raczej trzeba się za to zabrać i posprawdzać, można zawsze odłączyć (odciąć) wadliwy obwód, który powoduje zwarcie i uruchomić resztę. Zaleta zabezpieczania każdego obwodu osobno to możliwość dobrania odpowiednio wartości prądowej każdego bezpiecznika ale w praktyce ich zadanie jest głównie zwarciowe.

[Old Donkey]

@Antyks
Dzieki, wiedziałem, że to nie może być skomplikowane
A tak poważnie muszę sie dokształcić.

@staszek_s
Tak jak pisałem ja się nie znam. Na chłopski rozum myślałem sobie tak że jak mam jeden wspólny bezpiecznik o wiekszej mocy np. do grzanych manetek który zabezpiecza te manetki i jednocześnie telefon i coś pójdzie nie tak z prądem to zanim spalę bezpiecznik najpierw spalę telefon, ale przyznaję, że nie rozumiem

[staszek_s]

Bezpiecznik nie zabezpiecza telefonu, tylko instalację. W każdym razie taka skrzynka ma swoje zalety, układ robi się klarowny a wybrany bezpiecznik można wyjąć i odłączyć dany obwód bez użycia narzędzi. Mnie się nie chciało i po prostu polutowałem wszystko

[Antyks]

To oczywiste że nie ma sensu robić do każdego odbiornika osobnego bezpiecznika.
Producenci też tak nie robią . Można np. dać bezpiecznik np. 6A i podłączyć do niego odbiorniki : 3 x 1,5 A
Przekrój każdego z przewodów musi wytrzymać prąd znamionowy bezpiecznika i to najlepiej x 2 . Przy 6 A - przewód o przekroju minimum 1mm2
Oczywiście jak pisałem wcześniej - odpowiedni izolacja, odporność kabli na smary, paliwo i temperaturę, odpowiednie ich ułożenie, zabezpieczenie przed przetarciem itd.
